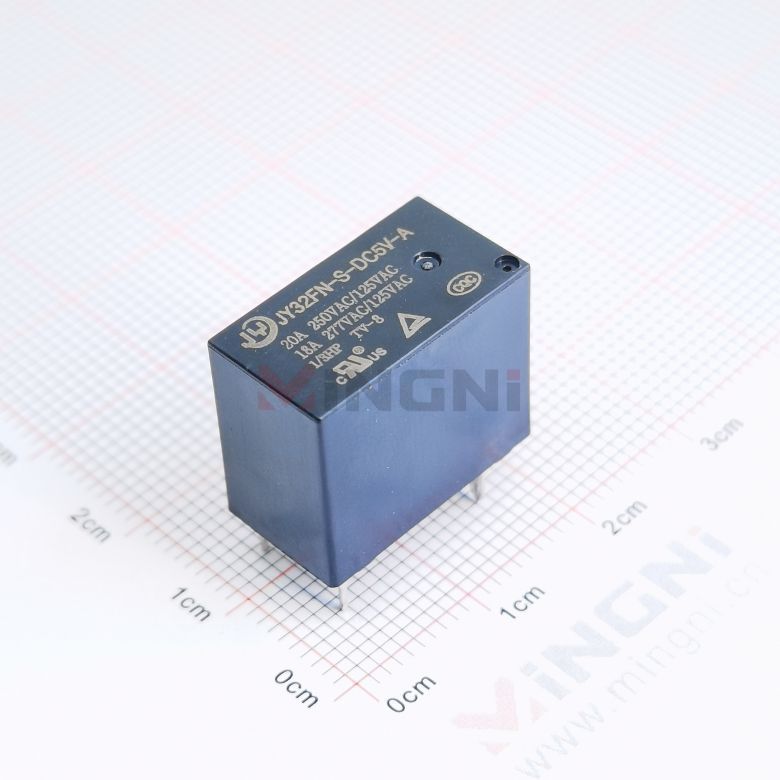

杰盈继电器JY32FN-SH-DC5V-A(20A)_COPY-明你【淘继电器网】

宁波杰盈电器科技有限公司创立于2008年，专业制造继电器，以及高精度五金冲压件、注塑件等。品种规格齐全。是一家集研发、制...

产品分类

产品信息
文档下载

杰盈继电器JY32FN系列产品技术参数

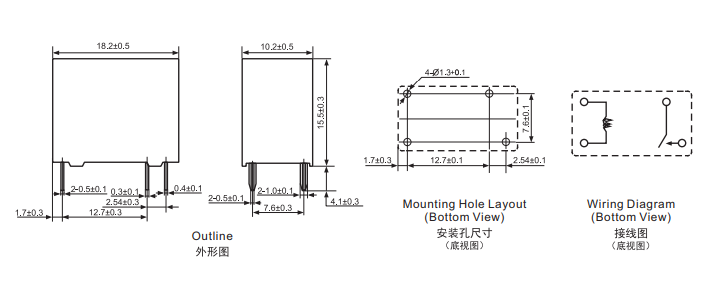

特点	JY32F大功率系列、超小型继电器、尺寸:18.210.215.5mm、20A触点切换能力、触点形式：一组常开、触点线圈间达到加强绝缘。
运用领域	家用设备、办公设备、音响、智能家具、智能插座等
CONTACTPARAMETERS触点参数
Contact Form 触点形式			A-1组常开
Contact Material 触点材料			Ag Alloy
Rated Load 触点负载			10A 250VAC 18A 277VAC 20A 250VAC
Contact Resistance 接触电阻			Max.100mQ(6VDC 1A)
负载 Load	Max.Switching Voltage 最大切换电压		277VAC/30VDC
	Max.Switching Current 最大切换电流		20A

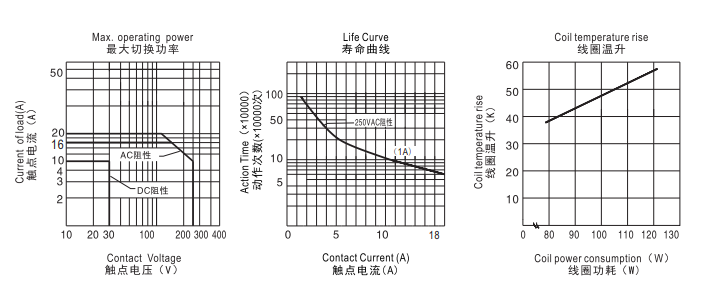

	Max.Switching Power 最大切换功率		5540VA/600W
	Min.Switching Load 最小切换电压电流		5VDC,100mA
寿命 Life	Mechanical durability 电寿命		100,000次
	The durability of electricity 机械寿命		10,000,00次
CHARACTERISTICS性能参数
Contact Materials触点材料		AgAlloy银合金
Contact Resistance接触电阻		100mQ Max
Operate Time吸合时间		10ms. Max
Release Time释放时间		10ms. Max
Insulation Resistance绝缘电阻		100MQ Min.(DC500V)
Initial Dielectric Strength介质耐压		between open contacts: 触点与触点间：		AC1,000V,50/60Hz 1Min
		between contacts and coil: 触点与线圈间：		AC4,000V,50/60Hz 1Min
Vibration Resistance抗振动		Damage limits: 耐久：		10～55Hz Double Amplitude双振幅1.5mm
		Malfunction: 误动作：		10～55Hz Double Amplitude双振幅1.5mm
Shock Resistance抗冲击		Damage limits: 耐久：		100G Min
		Malfunction: 误动作：		10G Min
Life寿命		Mechanical Life (10800 per hour) 机械寿命（每小时10800次）				1×10'
		Electrical Life (600 per hour) 电气寿命（每小时600次）				1×10°
Ambient Temperature环境温度		-40℃~+85℃(No condensation （不冷凝）
Unit Weight单位重量		约Approx.6.0g
COIL DATA Ambient Temperature:23℃线圈规格表环境温度：23℃
Model 型号规格	Nominal Voltage VDC 线圈额定电压 VDC	Coil Resistance Q+/-10% 线圈电阻Q (1±10%)	Operate Voltage sVDC 吸合电压VDC	Release Voltage 2VDC 释放电压VDC	Coil Power mW 额定线圈功率mW
JY32FN-S-DC3V-A	3	20.0	2.25	0.15	450
JY32FN-S-DC5V-A	5	55.6	3.75	0.25
JY32FN-S-DC6V-A	6	80	4.5	0.30
JY32FN-S-DC9V-A	9	180	6.75	0.45
JY32FN-S-DC12V-A	12	320	9.0	0.60
JY32FN-S-DC18V-A	18	720	12.6	0.90
JY32FN-S-DC24V-A	24	1280	18.0	1.20
JY32FN-S-DC48V-A	48	5120	36.0	2.40
JY32FNH-S-DC3V-A	3	45	2.25	0.15	200
JY32FNH-S-DC5V-A	5	125	3.75	0.25
JY32FNH-S-DC6V-A	6	180	4.5	0.30
JY32FNH-S-DC9V-A	9	405	6.75	0.45
JY32FNH-S-DC12V-A	12	720	9.0	0.60
JY32FNH-S-DC18V-A	18	1620	12.6	0.90
JY32FNH-S-DC24V-A	24	2880	18.0	1.20
JY32FNH-S-DC48V-A	48	11520	36.0	2.40
安规认证
AuthType Basic认证类别	CQC		TUV		UL/C__UL
Authentication Load 认证负载	10A 250VAC 18A 277VAC 20A 250VAC		10A 250VAC 18A 277VAC 20A 250VAC		10A 250VAC 18A 277VAC 20A 250VAC
