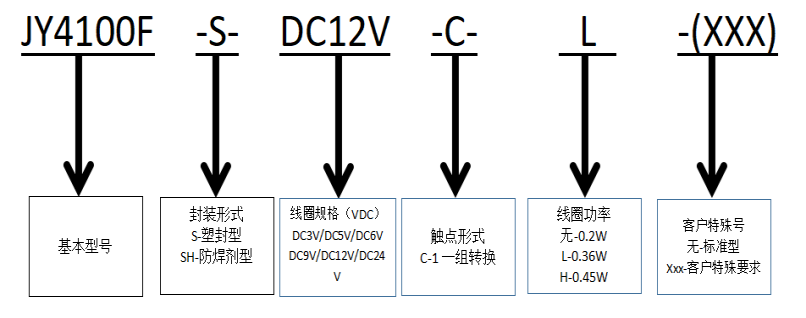

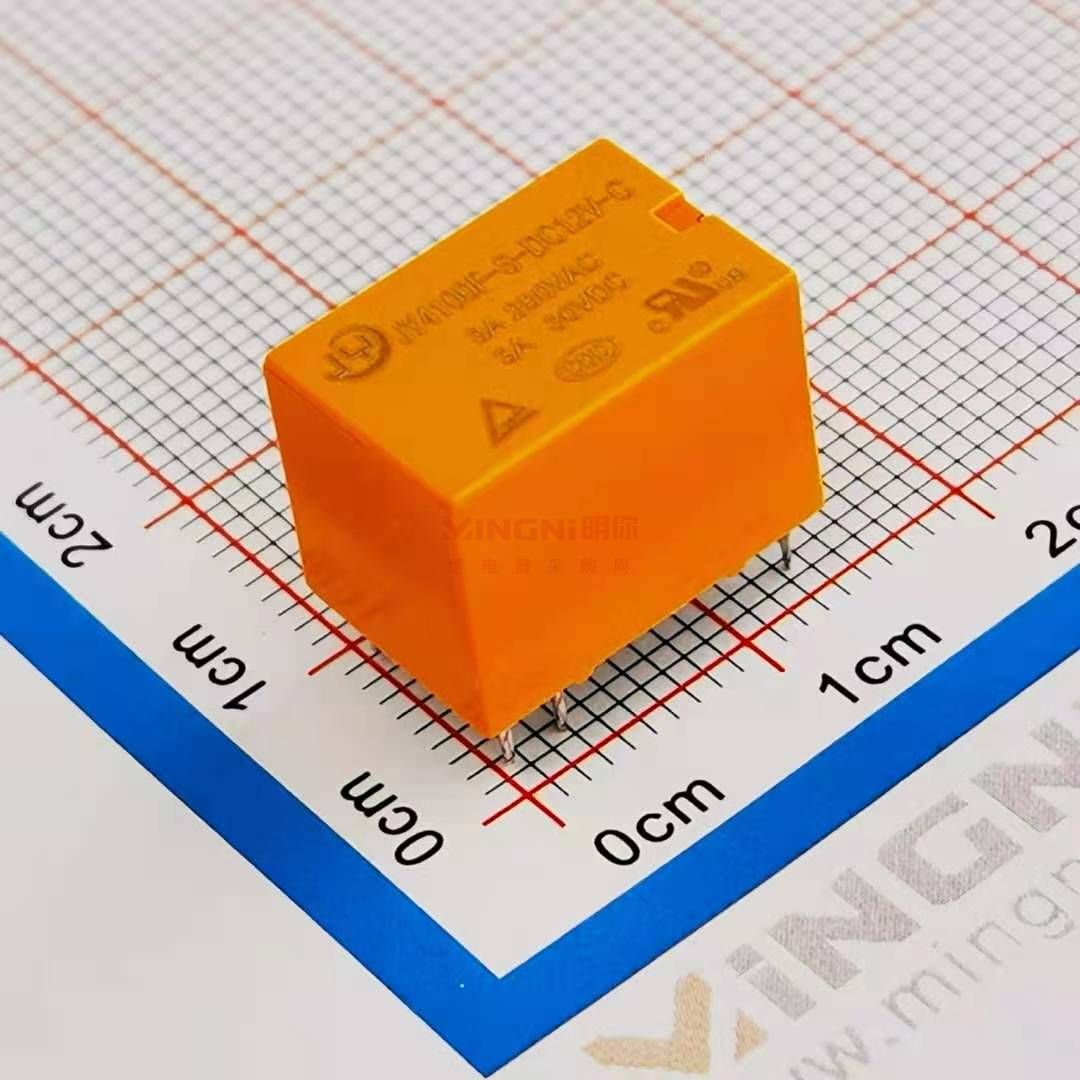

杰盈信号继电器系列JY4100F-S-DC12V-C

杰盈信号继电器系列——JY4100F（技术参数）
典型用途	自动控制、通讯设备。调制解调器、电脑周边设备等
特点	杰盈超小型信号继电器JY4100F在通讯技术中广泛采用，被称为信号继电器，信号继电器的动作的可靠性直接影响到信号系统的可靠性和安全性。而这款产品亮点：最大可达3A超小型继电器、密集型结构、标准型及高感度型完全符合信号系统的可靠性和安全性。
触点形式	C-1组转换
额定负载（阻性）	1A 50VAC/30VDC		3A 250VAC/30VDC		5A 125VAC/30VDC
最大切换电流	1A		3A		5A
最大切换电压	250VAC		250VAC		125VAC
最大切换功率	250VA/30W		750VA/90W		625VA/150W
触点参数
触点材料	AgAlloy银合金
接触电阻	50mQ Max
吸合时间	5ms. Max
释放时间	5ms. Max
绝缘电阻	100MQ Min.(DC500V)
介质耐压	触点与触点间：		AC750V,50/60Hz 1Min
	触点与线圈间：		AC1000V,50/60Hz 1Min
抗振动	耐久：	10~55Hz 双振幅1.5mm
	误动作：	10~55Hz 双振幅1.5mm
抗冲击	耐久:	100G Min
	误动作：	10G Min
寿命	机械寿命（每小时10800次）			1×107
	电气寿命（每小时1800次）			1×105
环境温度	-25℃~+70℃
单位重量	约Approx.4.0g
线圈参数1（在23℃）
额定电压 (VDC)	额定电流 ±10%(mA)	线圈电阻 ±10%(Q)	最大连续外加电压	吸合电压 (Max)	释放电压 (Min)	额定功率
3	122.00	25	额定电压的130%	额定电压的75%	额定电压的10%	约0.36W
5	71.43	70
6	60.00	100
9	40.00	223
12	30.00	400
24	15.00	1,600
线圈参数2
额定电压 (VDC)	额定电流 ±10(mA)	线圈电阻 ±10%(Ω)	最大连续外加电压	吸合电压 (Max)	释放电压 (Min)	额定功率
3	66.67	45	额定电压的130%	额定电压的75%	额定电压的10%	约0.20W
5	40.00	125
6	33.33	180
9	22.22	405
12	16.67	720
24	8.33	2,880
3	150.00	20				约0.45W
5	90.00	55
6	75.00	80
9	50.00	180
12	37.50	320
24	18.75	1,280
安规认证
认证类别	CQC			UL/CUL
认证负载	3A 250VAC			3A 250VAC/30VDC
