HFE33系列
特点		磁保持继电器，2A触点切换能力，电表用继电器触点间耐压达2.5KV，线圈与触点间耐压达4kV，触点间隙达1.2mm以上
触点参数

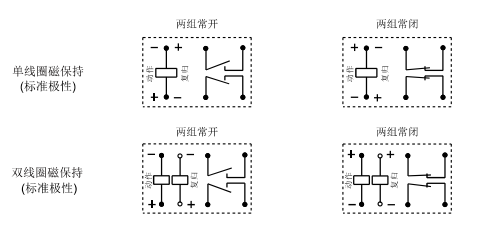

触点形式		2H,2D
接触电阻		≤50mΩ(1A 6VDC)
触点材料		AgNi
触点负载(阻性)		2A 250VAC
最大切换电压		440VAC
最大切换电流		2A
最大切换功率		500VA
机械耐久性		1x10⁶次
电耐久性		4x10⁴次(2A 250VAC,阻性负载,室温,1.5s通1.5s断)
性能参数
绝缘电阻		1000MΩ (500VDC)
介质耐压	线圈与触点问	4000VAC 1min
	断开触点间	2500VAC 1min
电气距离		3.2mm
动作时间(额定电压下)		≤20ms
复归时间(额定电压下)		≤20ms
冲击	稳定性	196m/s
	强度	980m/s
振动		10Hz-55Hz 1.5mm 双振幅
湿度		5%-85% RH
温度范围		-40℃~85℃
引出端形式	线圈引出端	印制电路板式
	负载引出端	印制电路板式
重量		约7g
封装形式		防焊剂型
线圈参数
额定线圈功率	单线圈:约360mW;双线圈:约720mW
单线圈（在23℃）
额定电压 VDC	动作、复归电压 VDC	脉冲宽度 ms	线圈电阻 x(1±10%)Ω
3	≤2.4	≥50	25
5	≤4.0	≥50	69.4
6	≤4.8	50	100
9	≤77.2	≥50	225
12	≤9.6	≥50	400
24	≤19.2	≥50	1600
双线圈（在23℃）
额定电压 VDC	动作、复归电压 VDC	脉冲宽度 ms	线圈电阻 x(1±10%)Ω
3	≤2.4	≥50	12.5+12.5
5	≤4.0	≥50	34.7+34.7
6	≤4.8	≥50	50+50
9	≤77.2	≥50	112.5+112.5
12	≤9.6	≥50	200+200
24	≤19.2	≥50	800+800
