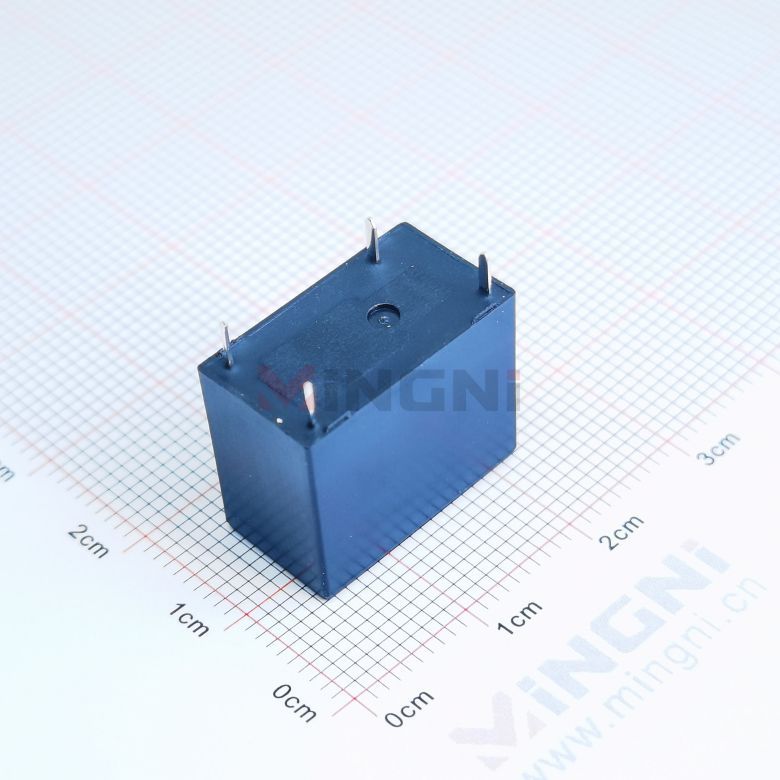

杰盈继电器JY32FH-S-DC9V-A

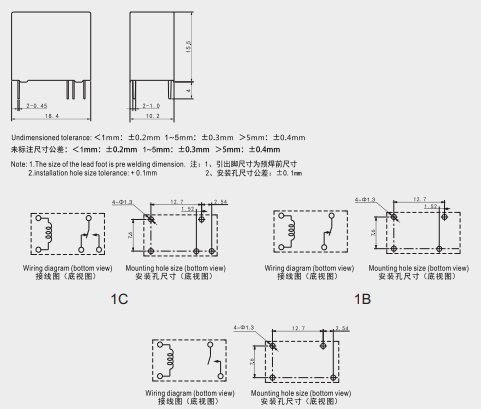

特点	高达10A触点切换能力、塑封与防焊剂型可提供选择、线圈与接点间介质耐压2.5KV、外形尺寸（18.4X10.2X15.5）mm
典型运用	家用设备、办公设备、音响、智能家居、智能插座等
接点参数
触点形式	A-1组常开B-1组常闭C-1组转换
额定负载	5A 250VAC	10A 250VAC
最大切换电流	5A	10A
最大切换电压	250VAC	250VAC
最大切换功率	1250VA	2500VA
性能参数
触点材料	AgAlloy银合金
接触电阻	100mQ Max
吸合时间	10ms.Max
释放时间	10ms.Max
绝缘电阻	1000MO Min.(DC500V)
介质耐压	触点与触点间：	AC1,000V,50/60Hz 1Min
	触点与线圈间：	AC2,500V,50/60Hz 1Min
抗振动	耐久:	10~55Hz双振幅1.5mm
	误动作：	10~55Hz 双振幅1.5mm
抗冲击	耐久：	100G Min
	误动作：	10G Min
寿命	机械寿命（每小时10800次）		1×107
	电气寿命（每小时1800次）		1×105
环境温度	-40C~+85C（不冷凝）
单位重量	约Approx.6.0g
线圈参数（在23℃）
额定电压(VDC)	额定电流±10%(mA)	线圈电阻±10%(Ω)	最大连续外加电压	吸合电压(Max)	释放电压(Min)	额定功率
5	90.00	55	额定电压的130%	额定电压的75%	额定电压的10%	约0.45W
6	75.00	80
9	50.00	180
12	37.00	320
18	25.00	720
24	18.75	1280

额定电压(VDC	额定电流±10%(mA)	线圈电阻10%125	最大连续外加电压	吸合电压(Max)	释放电压(Min)	额定功率
5	40	125	额定电压的130%	额定电压的75%	额定电压的10%	约0.2W
6	33.33	180
9	22.22	405
12	16.67	720
18	14.81	1620
24	8.33	2880
安规认证
认证类别	CQC		TUV		UL ICUL
认证负载	5A250VAC10A 250VAC		5A 250VAC10A 250VAC		5A250VAC10A 250VAC
