HFD48系列

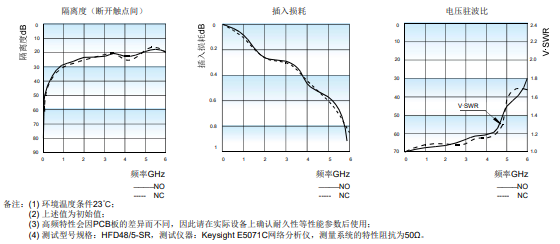

特点		3GHz频段高频特性: 插入损耗≦0.6dB，电压驻波比≤1.4，隔离度: 断开触点间≧18dB,触点组间≧25dB，动作/释放(复归) 时间≤1.5ms，可提供动作/释放(复归) 时间≤1ms的产品，两组转换触点的结构形式，单稳态和磁保持型产品可供选择，表面贴装型，安装便捷，产品体积小
触点参数
触点形式		2Z
接触电阻(1)		≤100mΩ(10mA 30mVDC)
接触材料		银合金+镀金
触点负载		阻性负载		1A 15VDC
				0.15A 125VAC
		高频负载		1W 3GHz
最大切换电压		125VAC/30VDC
最大切换电流		1A(15VDC)

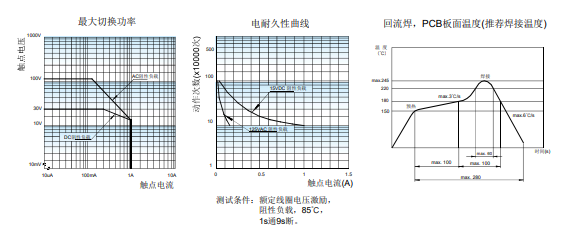

最大切换功率		18.75VA/15W/1W 3GHz
最小应用负载(2)		10mV 10μA
机械耐久性		1x10⁸次
电耐久度		阻性负载		1x10⁵次(1A 15VDC,85℃,1s通9s断)
				1x10⁵次(0.15A 125VAC,85℃,1s通9s断)
		高频负载(3)		1x10⁵次(1W 3GHz,85℃,1s通9s断)
性能参数
绝缘电阻		1000MΩ (500VDC)
介质耐压		线圈与触点间		750VAC 1min
		断开触点间		500VAC 1min
		触点组间		750VAC 1min
		线圈、触点与接地间		500VAC 1min
动作时间(额定电压下)		≤1.5ms
释放(复归)时间(额定电压下)		≤1.5ms
温度范围		-40℃~85℃
湿度		5%~85% RH
冲击		稳定性		735m/s²
		强度		980m/s²
振动		稳定性		10Hz~55Hz 3.3mm双振幅
		强度		10Hz~55Hz 5.0mm双振幅
引出端方式		SMT
重量		约1.2g
湿度敏感级别(仅适用于表面贴装型,JEDEC-STD-020)		MSL3

封装方式		塑封型

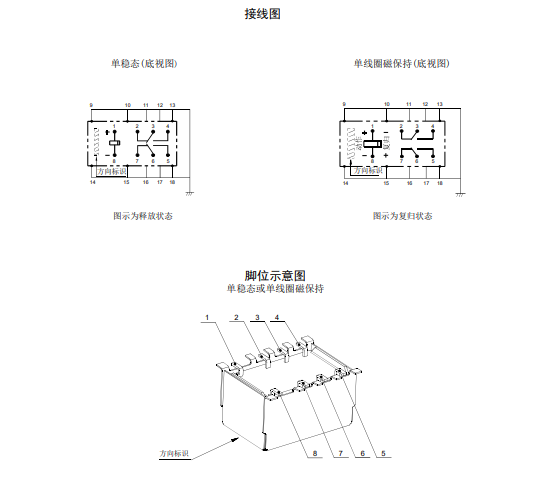

线圈参数（单稳态）
规格代号	线圈电压 VDC	初始动作电压 VDC	初始释放电压 VDC	线圈电阻 Ω	线圈额定功耗 mW	最大电压(4) VDC
HFD48/1.5	1.5	≤1.13	≥0.15	11.3x(1±10%)	约200	2.2
HFD48/2.4	2.4	≤1.8	≥0.24	28.9x(1±10%)	约200	3.6
HFD48/3	3	≤2.25	≥0.3	45x(1±10%)	约200	4.5
HFD48/4.5	4.5	≤3.38	≥0.45	101.3x(1±10%)	约200	6.7
HFD48/5	5	≤3.75	≥0.5	125x(1±10%)	约200	7.5
HFD48/6	6	≤4.5	≥0.6	180x(1±10%)	约200	9
HFD48/9	9	≤6.75	≥0.9	405x(1±10%)	约200	13.5
HFD48/12	12	≤9	≥1.2	720x(1±10%)	约200	18
HFD48/24	24	≤18	≥2.4	2880x(1±10%)	约200	36
线圈参数（单稳态磁保持器）
规格代号	线圈电压 VDC	初始动作电压 VDC	初始复归电压 VDC	线圈电阻 Ω	线圈额定功耗 mW	最大电压(4) VDC
HFD48/1.5-L	1.5	≤1.13	≤1.13	16x(1±10%)	约140	3
HFD48/2.4-L	2.4	≤1.8	≤1.8	41x(1±10%)	约140	4.8
HFD48/3-L	3	≤2.25	≤2.25	64.3x(1±10%)	约140	6
HFD48/4.5-L	4.5	≤3.38	≤3.38	145x(1±10%)	约140	9
HFD48/5-L	5	≤3.75	≤3.75	178x(1±10%)	约140	10
HFD48/6-L	6	≤4.5	≤4.5	257x(1±10%)	约140	12
HFD48/9-L	9	≤6.75	≤6.75	579x(1±10%)	约140	18
HFD48/12-L	12	≤9	≤9	1028x(1±10%)	约140	24
HFD48/24-L	24	≤18	≤18	2880x(1±10%)	约200	36
