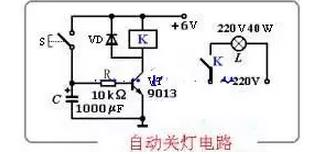

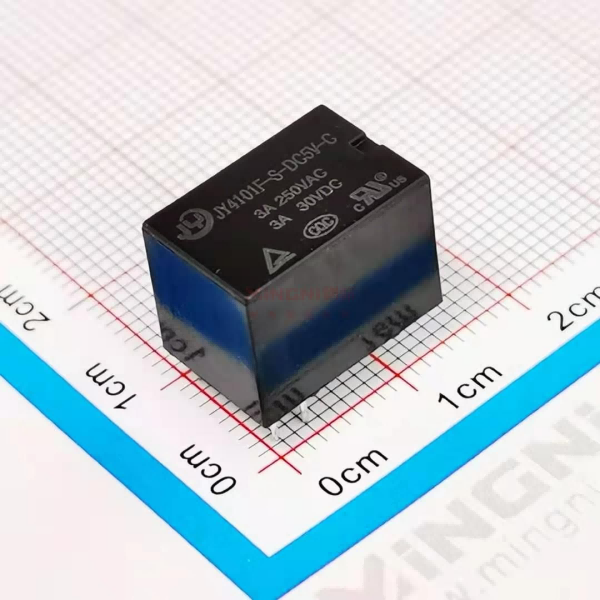

下图是一个简单实用的自动关灯电路。当按下按钮开关S后，晶体管VT立即饱和导通，电源电压(6 V)加在继电器线圈的两端，使它吸合，动合触点闭合，“ 220 V、40 W ”的灯泡电源被接通而发光。

同时，电容C被迅速充电，使它的两端电压也达6 V。当放开按钮后，由电源提供电流IB的电路被切断，但电容C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻R与晶体管的发射结泄放，电容两端的电压逐渐下降，当晶体管UBE0.5 V以后，VT截止，继电器线圈失去电压而释放，触点被打开，“ 220 V、40 W ”灯泡的电源被切断而熄灭。

这个电路，按一下按钮开关S，灯亮20秒左右自动熄灭(延时时间的长短可调节电容C的容量)，可做走廊照明灯的控制装置。这个实例告诉我们，利用继电器可以低电压(6 V)、弱电流(几十毫安)来控制高电压(220 V)、强电流(几百毫安)的电路。如果需要控制更高的电压和更大的电流，可以采用小继电器控制大继电器的方法来提高电路的驱动能力。

与继电器线圈K并联的二极管VT为保护二极管，又称续流二极管。由于继电器线圈的电感在断电的瞬间，线圈两端将产生较高的反向电压，这个电压与电源电压叠加，加在晶体管c、e之间，很可能超过晶体管的最大反向击穿电压U(RB)CEO，使晶体管击穿损坏，而二极管VT的作用就是消除这个反向电压的影响，保护电路的正常工作。在电子电路中，凡是有直流继电器的地方，都需要与其线圈反向并联一个二极管，以防止电路元件的损坏。
