说起继电器，可能对于非专业人士而言会不清楚它的具体功用，但其实它在我们的生活中随处可见，应用可谓相当广泛。

继电器是自动控制系统中常用的电子元件，用于接通和断开电路。在日常生活中，你插入车钥匙，车辆可以正常发动；按下喇叭，车子可以正常鸣笛；回到家中，按下遥控器，空调可以送出丝丝凉风……这些都要归功于不同电子器件中继电器的精密控制。

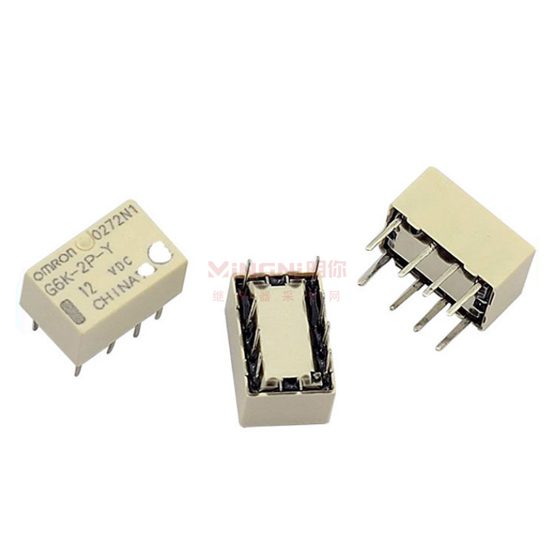

但在日常使用过程中，继电器也面临着重重问题：给定电流过大会把线圈烧毁，过小继电器则不能稳定工作；触点切换电压和电流也必须保持在正常范围内，不然很容易损坏继电器的触点……而与此同时，随着物联网渠道、5G通信技术的逐渐普及，人们对信号的传输、接收提出更高、更稳定的要求，原有的继电器显然无法满足人们的这些需求。在这样的用户整体使用大环境中，欧姆龙高频信号继电器顺势而出，强势来袭。

继电器通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

⑴ 圈通电→产生磁通→电磁吸引力→衔铁吸向铁心→衔铁带动动接点动作→继电器励磁（吸起↑）

⑵ 线圈断电→吸引力下降→衔铁依靠重力落下→继电器失磁（落下↓ )

1.继电器的“常开、常闭”触点的区分：

继电器线圈未通电时处于断开状态的静触点，称为“常开触点”，用字母H表示；

处于接通状态的静触点称为“常闭触点”，用字母D表示。

还有一种是一个动触点与一个静触点常闭，而同时与一个静触点常开，形成一开一闭的转换触点形式，用字母I表示。

继电器一般有两组电路，分别为低压控制电路和髙压工作电路。

2.继电器的基本原理：

1、额定工作电压。

继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻。

继电器中线圈的直流电阻，可以用万用表测试。

3、吸合电流。

继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流。

继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

5、触点切换电压和电流。

继电器允许加载的电压和电流，它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
