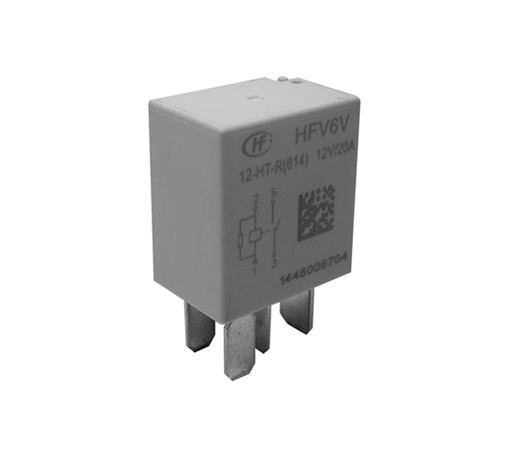

宏发继电器HFV6V系列
特性	噪音水平≤50dB(A)，30A触点切换能力，工作温度高达125℃，一组常开触点形式，符合RoHS、ELV 指令
典型应用	加热器(前/后车窗加热控制)、前后雾灯控制、照明系统
触点参数
触点负载电压	负载类型		触点负载电流 A	通断比		电耐久性 (次)	触点材料	触点接线图 (2)
			1H	接通 S	断开 S
			常开
13.5VDC	阻性	接通	20	2	2	1x10⁵	AgSnO₂	见图1
		断开	20	2	2
	灯	接通	40	2	2	1x10⁵	AgSnO₂	见图2
		断开	10	2	2
性能参数
触点形式				一组常开(1H)
接触压降				NO端:典型值50mV,最大值250mV(10A下测量)
最大连续电流				NO端:20A(23℃),15A(85℃),8A(125℃)
最大切换电流				接通(NO端):100A(灯负载浪涌电流,13.5VDC) 断开(NO端):30A(阻性,13.5VDC)
最小负载				1A 6VDC
电耐久性				详见触点参数表
机械耐久性				1x10⁶次 300次/分钟
绝缘电阻				100MΩ (500VDC)
介质耐压(2)				500VAC
动作时间				最大值:10ms(额定电压下测量)
释放时间 (3)				最大值:10ms
环境温度				·-40℃~125℃
振动(4)				10Hz-60Hz 0.35mm双振幅 60Hz-500Hz 49m/s²
冲击(4)				196m/s²
阻燃 (5)				符合UL94-HB或更好(符合FMVSS 302标准要求)

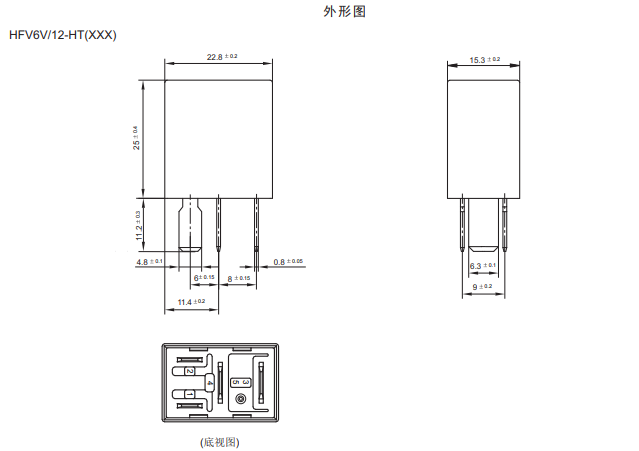

引出端形式				快连接式引出端
封装形式				防尘罩型
重量				约15.5g
机械性能				外壳保持力:(拉和压)≥200N 引出脚保持力:(拉和压)≥100N 引出脚抗弯曲力:(各方向)≥10N
线圈参数
颜定电压 VDC	动作电压 VDC	释放电压 VDC	线圈电阻 x(1±10%)Ω	并联电阻 x(1±5%)Ω	等效电阻 x(1±10%)Ω	维电器功耗W	允许最大线圈电压 VDC
							23℃	85℃
12	≤7.2	≥1.2	254	-	-	0.567	20	16
12	≤7.2	≥1.2	254	1200	209.6	0.687	20	16
