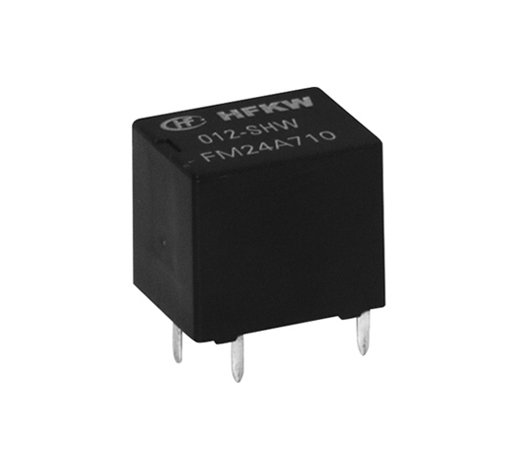

宏发继电器HFKW-SH系列
特性	体积小，双常开触点，标准的端子位置，可提供回流焊型产品，塑封型和防焊剂型可供选择，符合RoHS、ELV 指令
典型应用	防盗器、车灯控制
触点参数
触点负载电压	负载类型		触点负载电流A	通断比		电耐久性(次)	触点材料	触点接线图
			SH	接通 S	断开 s
13.5VDC	阻性	接通	2x6	2	2	2x10⁵	AgSnO₂	见图1
		断开	2x6	2	2
	灯	-	(2x21W+1x5W)x2	0.3	2	1x10⁵	AgSnO₂	见图2
	灯	-	(2x21W)x2	1	14	1x10⁵	AgSnO₂	见图2
性能参数
触点形式				双常开(SH)
接触压降(1)				典型值:50mV(10A下测量) 最大值:250mV(10A下测量)
最大连续电流(2)				2x10A(23℃,1h)
最大切换电流(3)				2x10A
最小负载				1A 6VDC
电耐久性				详见触点参数表
机械耐久性				1x10⁷次 300次/分钟
绝缘电阻				100MΩ (500VDC)
介质耐压(4)				500VAC
动作时间				最大值:10ms(额定电压下测量)
释放时间(5)				最大值:5ms
环境温度				标准型:-40℃-85℃;回流焊型:-40C-125℃
振动 (6)				10Hz-55Hz 1.5mm 双振幅
冲击				98m/s²
引出端形式				印刷电路板引出端
封装形式				塑封型、防焊剂型
重量				约6g
线圈参数
额定电压 VDC	动作电压 VDC			释放电压 VDC			线圈电阻 x(1±10%)Ω	继电器功耗W
	23℃	85℃	125℃	23℃	85℃	125℃	23℃	23℃
6	≤3.5	≤4.4	≤5.0	≥0.5	≥0.6	≥0.7	36	1
9	≤5.2	≤6.5	≤7.4	≥0.7	≥0.8	≥0.9	81	1
10	≤5.8	≤7.3	≤8.2	≥0.8	≥1.0	≥1.1	100	1
12	≤6.9	≤8.7	≤9.8	≥1.0	≥1.2	≥1.4	144	1
