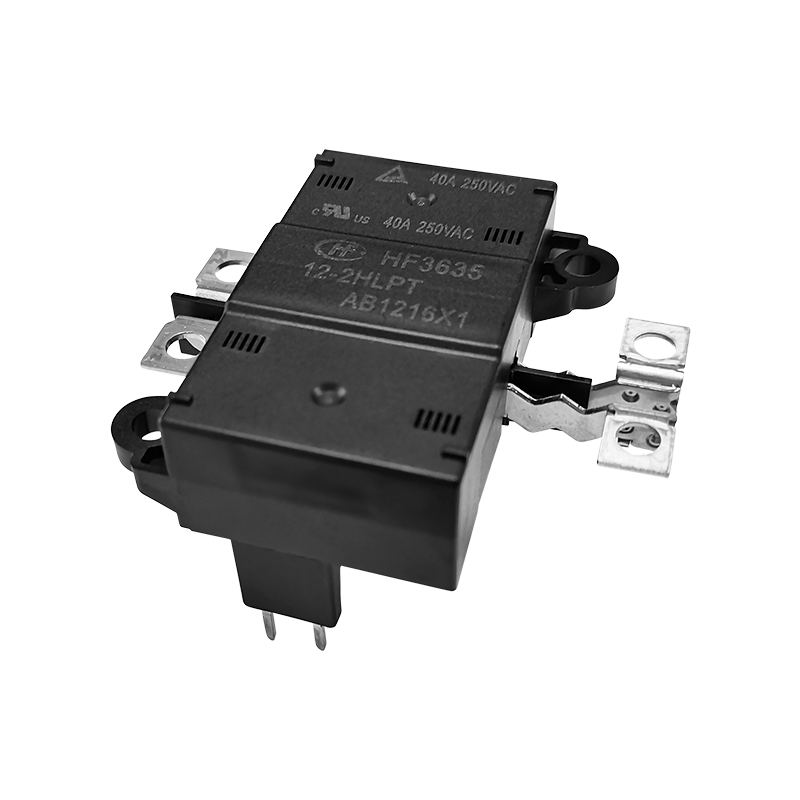

宏发继电器HF3635系列
特性		最大连续电流40A，40A切换能力@240Vac，工作温度可达85℃，可靠性高，空间利用率高，符合RoHS、ELV指令
应用场景		OBC车载充电枪等
触点参数
触点负载电压	负载类型	触点类型	负载电流 A	通断比		电耐久性 (次)	环境温度
				接通 s	断开 s
277VAC	阻性	NO	40A	1	9	2x10⁴	85℃
277VAC	阻性	NO	接通0A,载流32A,断开0A	1	9	1x10⁵
性能参数
触点形式				2组常开
触点电压降				典型值:50mV(10A) 最大值:250mV(10A)
最大连续电流				NO:40A(85℃,保持电压)
短路电流				2KA
最大切换电压				277VAC
最小负载				1A6VDC
电耐久性				详见触点参数表
机械耐久性				2x10⁵次
绝缘电阻(初始)				100MΩ(500VDC)
介质耐压(初始）				1500VAC 1min(断开触点间) 4000VAC 1min(线圈与触点间)
浪涌电压(线圈与触点间)(初始)				6KV(1.2/50μs)
污染等级				2
材料组				III
过电压等级				II
动作时间(初始)				最大值:30ms
释放时间(初始)				最大值:5ms
环境温度				-40℃~85℃
振动(初始)				误动作		10Hz~55Hz,双振幅1.65mm
				强度		10Hz~55Hz,双振幅2.0mm
冲击(初始)				误动作		98m/s²
				强度		980m/s²
引出端形式				印制电路板引出端P螺栓引出端
封装形式				防助焊剂型
重量				约100g
线圈参数（在23℃）
额定电压 VDC		动作电压 VDC	释放电压 VDC	保持电压) VDC	线圈电阻 x(1±10%)Ω	充电模块功耗 W
24		≤19.2	≥1.2	9.6(7.7-19.2)	150	灵敏型3.8W/0.61W
24		≤19.2	≥1.2	9.6(7.7~19.2)	120	标准型4.8W/0.77W
12		≤9.6	≥0.6	4.8(3.85~9.6)	30	标准型4.8W/0.77W
