松川集团公司成立于1974年，致力于继电器生产。集团公司总部与企业管理核心设于台湾台北，负责研发，新产品开发、产品量试、...
| 松川103系列产品技术参数 | ||||||
| 特点 | 最小薄形PCB汽车继电器·大功率20A，最大开关电流达30A耐高温达125°C有单组继电器或双组继电器可供选择。符合RoHS 2011/65/EU和ELV 2000/53/EC指今 | |||||
| 引出端形状 | 触点形式 | 分类名称 | ||||
| 防助焊剂型 | 密闭型 | 密闭可清洗型 | ||||
| PCB用引出端 | 1A (SPNO) | 103-1AH-C | 103-1AH-V | 103-1AH-S | ||
| 1A (SPNO)×2 | 103T-1AH-C | 103T-1AH-V | 103T-1AH-S | |||
| 1C (SPDT) | 103-1CH-C | 103-1CH-V | 103-1CH-S | |||
| 1C (SPDT) ×2 | 103T-1CH-C | 103T-1CH-V | 103T-1CH-S | |||
| 阻性负载 | 常开/常闭：20A/10A 14VDC | |||||
| 马达负载 | 冲击 30A，稳态 10A 14VDC；750K次 | |||||
| 马达堵转：20A 14VDC；200K次 | ||||||
| 线圈参数（DC） | ||||||
| 额定电压 (V) | 额定电流 ±10%，23°C (mA) | 线圈电阻 ±10%，23°℃ (2) | 最大持续电压(1) 85°℃ | 吸合电压 （最大值） 23°C | 释放电压 (最小值） 23°C | 额定功耗 |
| 6 9 | 107 70.8 | 56 127 | 额定电压 的133% | 额定电压 的60% | 额定电压 的5% | 约 0.64W |
| 12 24 | 53.3 26.7 | 225 900 | ||||
| 技术参数 | ||||||
| 触点材料 | AgSnO 合金 | |||||
| 接触压降(1) | 典型值50mV(10A时) | |||||
| 吸合时间(1) | 10ms 以下 | |||||
| 释放时间(1) | 5ms 以下 | |||||
| 绝缘电阻(1) | 100 MQ以上(DC 500V) | |||||
| 介质耐压(1) | 开路触点间： AC 500V，50/60Hz 1分钟 | |||||
| 触点线圈间： AC 500V，50/60Hz 1分钟 | ||||||
| 振动 | 稳定工作 | 10~500Hz，4.4G | ||||
| 损坏极限 | 10~500Hz，4.4G | |||||
| 冲击 | 稳定工作 | 10G | ||||
| 损坏极限 | 100G | |||||
| 预期寿命 | 机械 | 10,000,000次 (动作频率18,000次/小时) | ||||
| 电气 | ||||||
| 工作环境温度 | -40~+125°C（不结冰） | |||||
| 重量 | 约4g | |||||

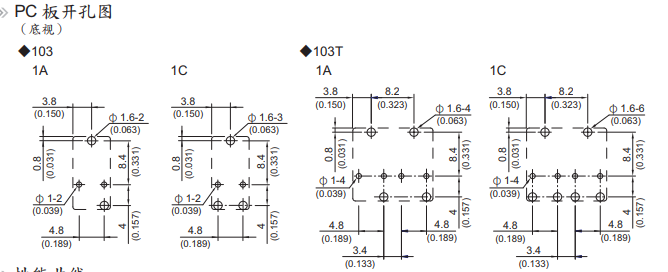

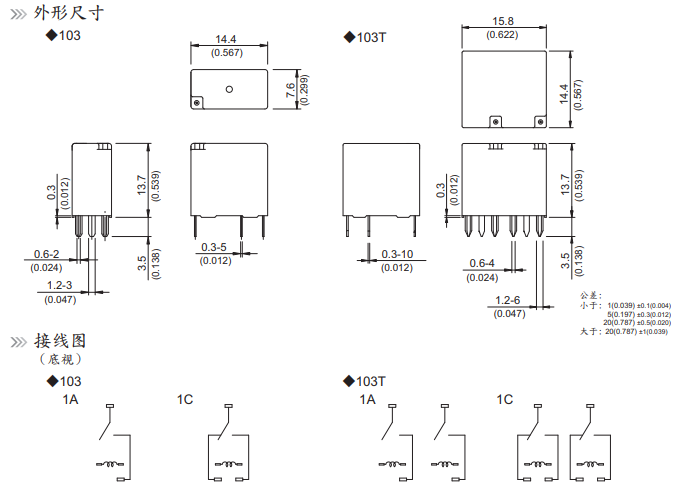

外形图、接线图、安装孔尺寸图
性能曲线图
