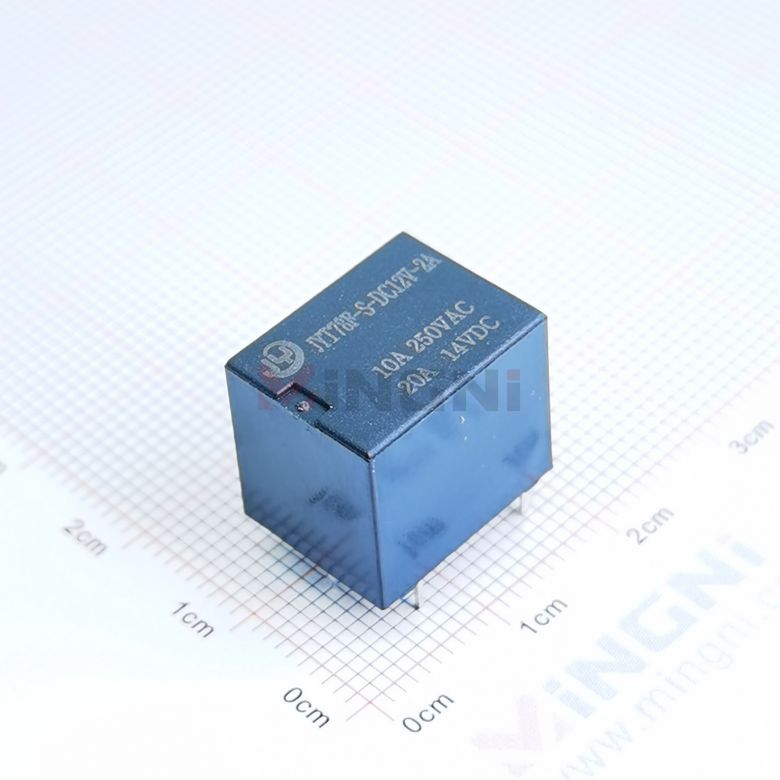

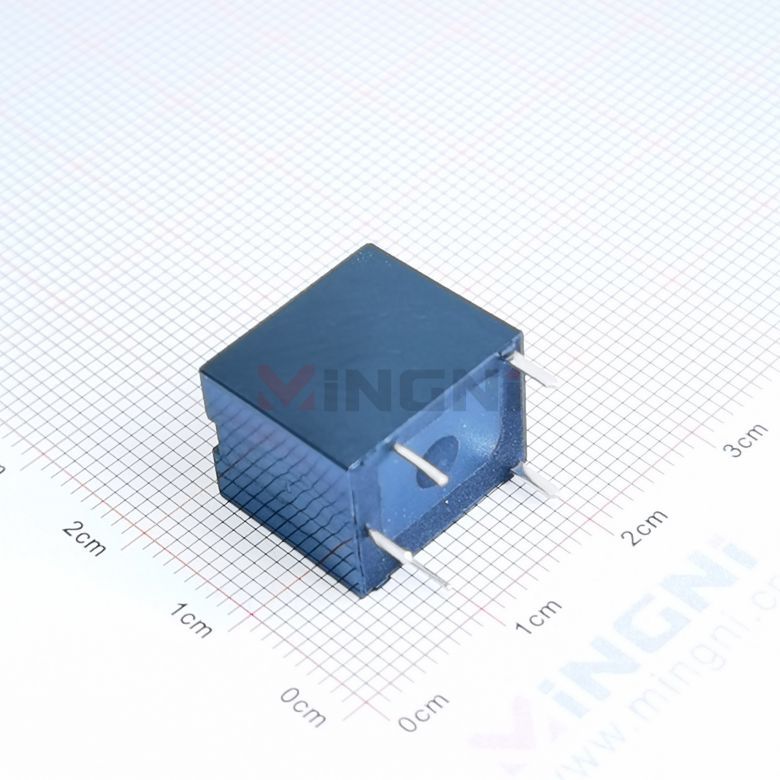

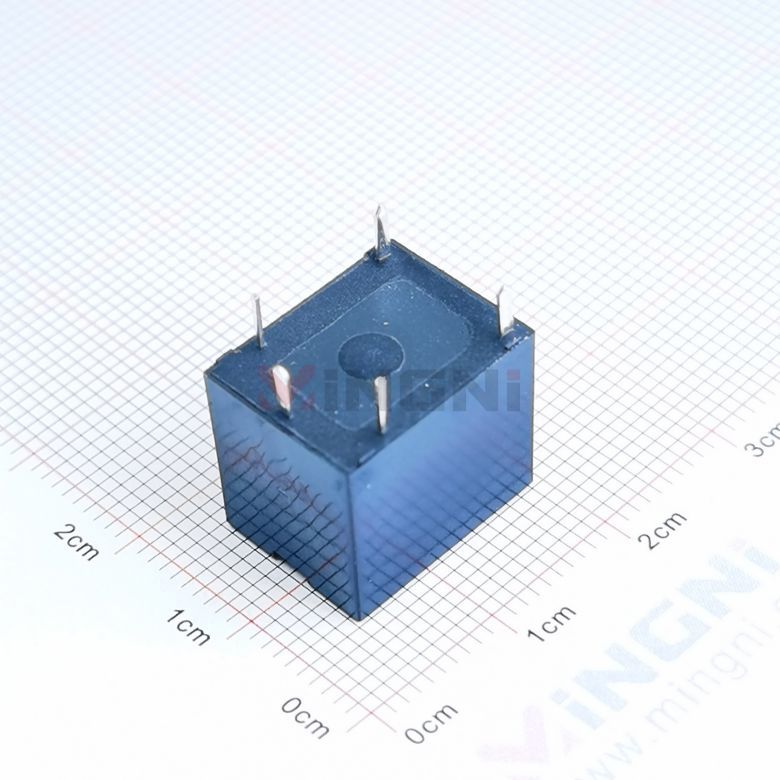

杰盈JYT78F-S-DC12V-2A汽车继电器

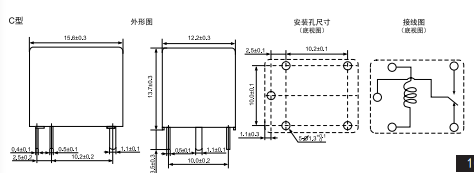

特点	高达20A触点切换能力，具有一组常开、一组常闭、一组转换和二组常开触点形式，体积小,防冲击，外形尺寸 (15.5X12,1X13.8) mm
典型用途	汽车门锁马达控制，家电，办公设备，自动防盗报警器等。
触点参数

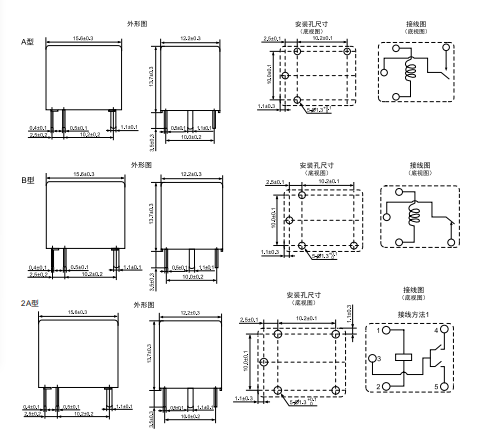

Contact Form触点形式	A-1组常开,B-1组常闭.C-1组转换				2A(株式动合点)
Rating Load(Resistive) 额定负数(阻性)	20A 14VDC				2X6A 14VDC
Max.Switching Current 最大切换电流	35A				2X10A
Max.Switching Voltage 最大切换电压	16VDC				16VDC
Max.Switching Power 最大切换功率	280W				2X160W
性能参数
Contact Materials 触点材料	Ag Alloy银合金
Contact Resistance 接触电阻	100mQ Max
Operate Time吸合时间	10ms.Max
Release Time释放时间	5ms.Max
Insulation Resistance 绝缘电阻	100MO Min.(DC500V)
Initial Dielectric Strength 介质耐压	between open contacts: 触点与触点间:		AC550V,50/60Hz 1Min
	between contacts and coil: 触点与线圈间:		AC550V,50/60Hz 1Min
Vibration Resistance 抗振动	Damage limits: 耐久:	10~55Hz Double Amplitude双振幅1.5mm
	Malfunction: 误动作:	10~55Hz Double Amplitude双振幅1.5mm
Shock Resistance 抗冲击	Damage limits: 耐久:	10G Min
	Malfunction: 误动作:	100G Min

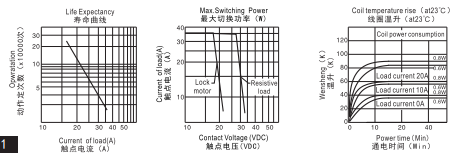

Life寿命	Mechanical Life(10800 per hour) 机械寿命(每小时10800次)			1x10
	Electrical Life (600 per hour) 电气寿命(每小时600次)			1x10
Ambient Temperature 环境温度	-40℃~+125'℃(No condensation)(不冷凝)
Unit Weight单位重量	约Approx.6.0g
线圈参数
Coil Nominal Voltage 额定电压(VDC)	Nominal Current 额定电流±10%(mA)	Coll Resistance 线圈电阻±10%(Q)	Max.Continuous Voltage最大连续外加电压	Pick-Up Voltage 吸合电压 (Max)	Drop-Out Voltage 释放电压 (Min)	Rated power额定功率
6	60.00	100	Coil Nominal Voltage 110%额定电压的110%	Coil Nominal Voltage 70%额定电压的70%	Coil Nominal Voltage 10%额定电压的10%	0.36W
9	40.00	225
12	30.00	400
24	20.00	1600
6	100.00	60	Coil Nominal Voltage110% 额定电压的110%	Coil Nominal Voltage70% 额定电压的 70%	Coil Nominal Voltage 10% 额定电压的10%	0.6W
9	66.67	135
12	50.00	240
24	25.00	960
6	130.00	45	Coil Nominl Voltage 110% 额定电压的110%	Coil Nominal Voltage 70% 额定电压的70%	Coil Nominal Voltage 10% 额定电压的10%	0.8W
9	90.00	102
12	70.00	180
24	30.00	720
