继电器实质上就是一种自动开关元件，具有扩大控制范围、完成隔离功能、实现自动监测等多种作用，现已在自动控制、遥控、通讯等多种领域获得了广泛应用。那么问题来了，磁保持继电器是什么样的继电器呢?

磁保持继电器——简介

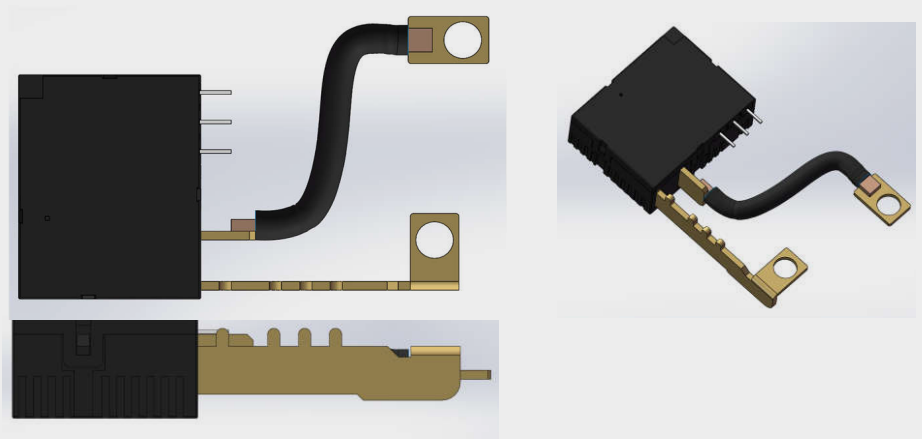

磁保持继电器，也是继电器的一种，但却具有比其它继电器更为稳定的性能，更为娇小的体积，更强的承载能力等。磁保持继电器实质上就是一种自动开关，可以自动接通或断开电路，其平时依靠永久磁铁的磁性可以保持稳定状态，若需转换其状态只需使用脉冲信号对其进行激励即可。

磁保持继电器——原理

磁保持继电器的触点受永久磁铁的磁力影响处于稳定状态，若需转换其触点的开关状态，只需对线圈加以直流脉冲电压即可。

如图1-4所示完美展现了磁保持继电器由“复位”状态到“置位”状态的转换

其中，图一为磁保持继电器的复位状态示意图;

在图二中，对线圈J2加以正直流脉冲电压;

由于线圈J2励磁后的磁极与永久磁铁的磁极发生了相互作用，同性相斥，异性相吸，故产生了图三所示状态;

在图四中，脉冲消失，完成继电器由“复位”状态到“置位”状态的转换。

磁保持继电器——触点形式

电路中使用长方形框来表示继电器的线圈，并在旁边标以符号“J”。继电器的触点在电路中有两种表达形式：其一是将触点均画于长方形框的一侧，其二是将触点分别画于各自的控制电路中，并标以文字符号以进行区别。

磁保持继电器——选用

在磁保持继电器的选用方面，需要考虑的因素有三。

其一是控制电路所提供的电流、电压是否满足继电器对电压、电流的需求;

其二是需要几组、什么形式的触点，考虑已有继电器的尺寸是否合适;

其三是考虑器具的容积，考虑其中电路板的安装与布局
