【交流继电器】交流继电器原理 交流继电器能在直流下用吗 交流继电器特点

交流电磁继电器的工作原理和直流电磁继电器基本相同，交流电磁继电器工作在交流电路中，当交流电流通过线圈时，在铁芯中产生交变磁通，由于牵引力(电磁吸力)是和磁通0的平方成正比，所以当电流改变方向时，牵引力并不改变方向，永远朝一个方向将衔铁吸向铁芯。

但是由于交变的电流在铁芯中产生交变的磁通，所以交流电磁继电器在特性和结构上有它特殊的地方

一、交流继电器的原理是什么?

它由磁路部分、接触部分组成，其中磁路部分由铁芯、衔铁、扼铁、短路环、线圈和拉簧等组成，特征是线圈与轮铁之间安装有套在铁芯上的侧板，且侧板与铁芯、卵铁接触良好。本实用新型由于在原有继电器的基础上增加一只纯铜制成的侧板侧板就可以对电磁系统中的漏磁进行短路，减少了涡流损耗，大幅降低了继电器线圈过负载时的交流尾声，减少了继电器对其它电子设备的干扰，提高了触点的接触可靠性。

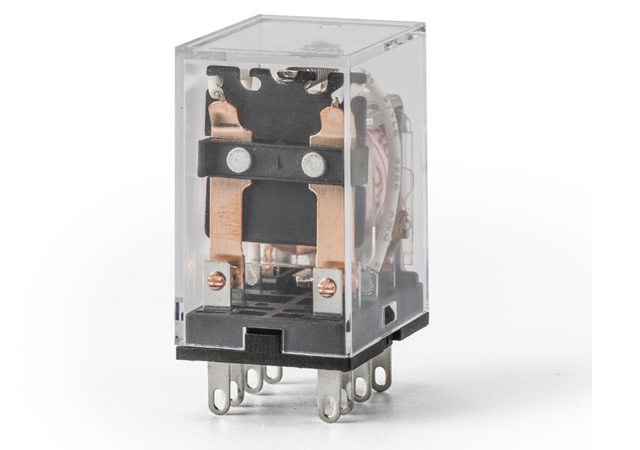

二、交流继电器的结构

交流继电器的线圈较短，而且线径较粗，主要是因为线圈通以交流电后，电抗较大，线径粗可以减小内阻，减少发热量另外由于交流电过零时会造成线圈电磁力减少，吸合不牢，产生振动现象，所以在磁铁吸合面的部分加短路环，在磁场发生变化时，在短路环时形成涡流，进而形成与磁场变化方向相反的电磁力，滞后磁场变化，使电磁铁可以较好吸合.

三、交流继电器的特点

1、由于交流电磁继电器通入的电流是变化的交流电，使其磁路中的磁通也随着交替变化(正弦规律而不是直线规律)。街铁所受的吸力是在0与最大值之间变化的，因此交流电磁继电器的吸力是脉动的，变化频率是交流频率的两倍，这种脉动的

吸力将使衔铁发生颤动，因此在结构上要采取措施来消除颤动，影响继电器的寿命。

2、由于交流电源通过铁芯时，产生交变的磁通，使铁芯中产生涡流，而涡流产生的磁场与原磁通方向相反，使一部分磁通变成漏磁通而损失掉，造成磁损失，为了减小这些损失，交流电磁电器的铁芯一般采用硅钢片鲁成为减少磁损和涡流损失，交流电磁继电器的铁芯采用硅钢片叠成

3、另外，直流电磁继电器只有在接通电源或切断电源瞬间有反电势存在，稳定状态下，通过线圈的电流只由电阻决定而交流电磁继电器，即使是在稳定的情况下，也存在着反电势，因此交流继电器的电流主要不是由电阻决定，而是由线圈的感抗来决定，这就说明在计算交流继电器电路时，必须考虑线圈的电感交流电磁继电器线圈电流由线圈的电抗(感抗)决定

四、交流继电器能在直流下用吗?

交流固态继电器在直流电上是不能应用的。真是没必要去尝试，因为交流继电器的参数均比直流继电器的参数大，不是个领域上的应运，直流电无法引起交流继电器的各操作性能。

五、直流继电器和交流继电器的区别是什么?

直流继电器和交流继电器的工作原理一样都是根据电磁原理没有区别，但直流继电器的电源必须是直流电，交流继电器的电源必须是交流电源。直流继电器线圈的直流电阻很大，线圈电流大小等于电压除以线圈的直流电阻，所以线圈导线细而目师

数很多交流继电器线圈西数相应较少，因为交流电路里限制电流除了线圈电阳以外限制电流大小主要是线圈感抗，感抗X的大小与交流电的频率成正比，如果将交流继电器接在直流电路里由于直流电的频率等于零所以感抗XL=0，而线圈的内阻又很小所以线圈会发热而烧毁。相反直流继电器接到交流电源时会因线圈的内阻很大和出现很大感抗会造成线圈吸合不上，所以不能互换。
