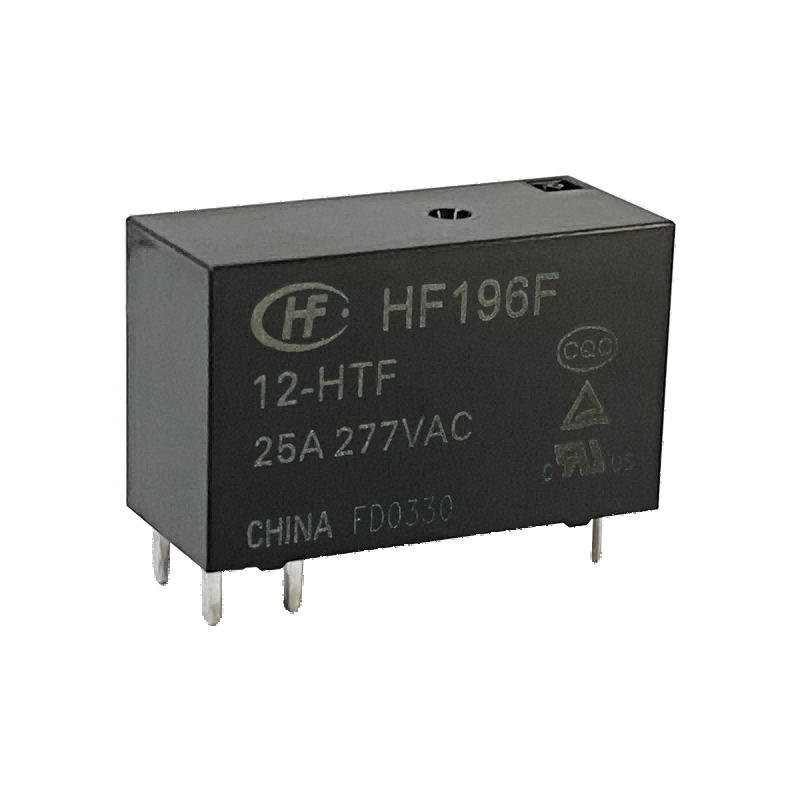

宏发继电器HF196F/5-HTF-明你【淘继电器网】—继电器行业垂直供应链平台

厦门宏发开关设备有限公司（原厦门宏美电子有限公司）创建于1994年，是重点高新技术企业。是智能化断路器、接触器、继电器、...

产品分类

产品信息
文档下载

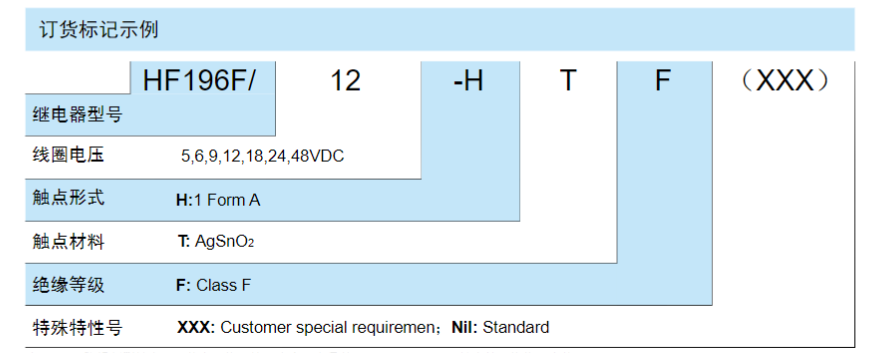

宏发HF196F继电器产品技术参数
产品特性	1 组、25 A、1组常开、线圈功率 530mW、低高度，仅为: 17.9mm、满足加强绝缘、UL绝缘等级：F级、可提供符合IEC 60335-1标准要求的产品、环境温度上限 105℃
触点参数
触点形式		1A
接触电阻		100mQ max. (1A6VDC)
触点材料		AgSnO2
额定负载(阻性)		25A250VAC
最大切换电压		250VAC
最大切换电流		25A
最大切换功率		6250VA
机械耐久性		1×10⁶ops
电耐久性		1×10⁵ops (25A250VAC,阻性，105℃,1s通9s断)
线圈参数
额定线圈功率				约0.53W
线圈规格表				23℃
额定电压 VDC	动作电压 VDC	释放电压 VDC	最大电压(1) VDC	线圈电阻 Q
5	≤3.75	≥0.5	7.5	47×(1±10%)
6	≤4.50	≥0.6	9.0	67×(1±10%)
9	≤6.75	≥0.9	13.5	153×(1±10%)
12	≤9.00	≥1.2	18	272×(1±10%)
18	≤13.5	≥1.8	27	611×(1±10%)
24	≤18.0	≥2.4	36	1086×(1±10%)
48	≤36.0	≥4.8	72	4347×(1±15%)
性能参数
绝缘电阻		1000MQ(500VDC)
介质耐压	线圈与触点间	5000VAC 1min
	断开触点间	1000VAC 1min
浪涌电压(线圈与触点间)		10kV(1.2×50μs)
动作时间(额定电压下)		≤15ms
释放时间(额定电压下)		≤5ms
冲击	稳定性	98m/s²
	强度	980m/s²
振动		10Hz～55Hz 1.5mm双振幅
湿度		5%～85% RH
温度范围		-40℃~105℃
引出端形式		印制板式
重量		约15g
封装方式		防焊剂型

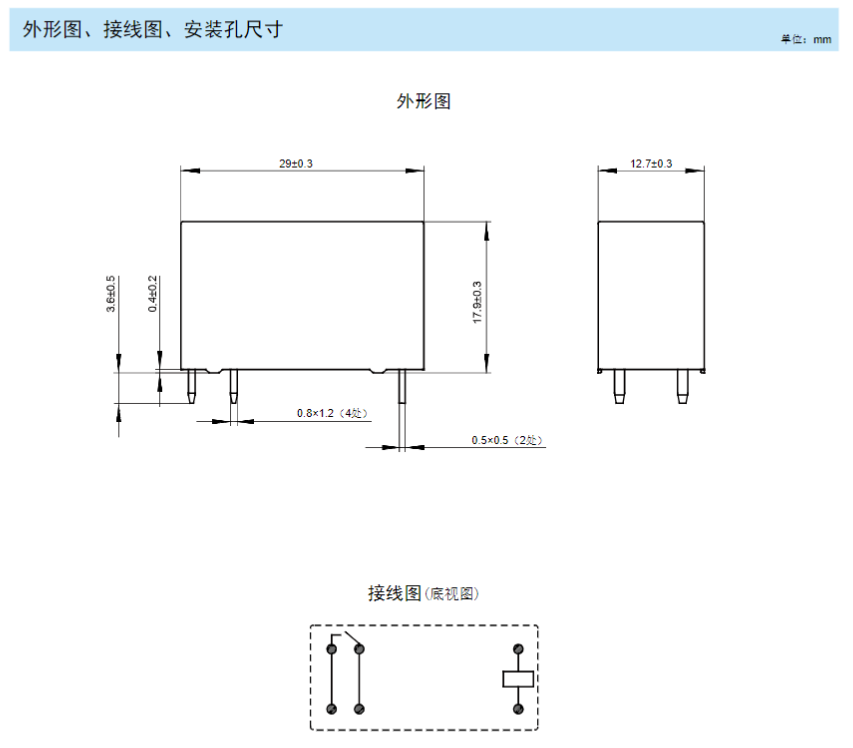

安全认证
UL/CUL	30A 120/125/220/250/277VAC,阻性105℃ 25A 120/125/220/250/277VAC,阻性105℃ 16A250VAC,cosφ=0.4 ,105℃ 1HP 250VAC,105℃ 2HP 250VAC,40℃ TV-8120VAC,40℃
TUV	30A 120/125/220/250/277VAC,阻性105℃ 25A 120/125/220/250/277VAC,阻性105℃ 16A250VAC,cosφ=0.4,105℃
