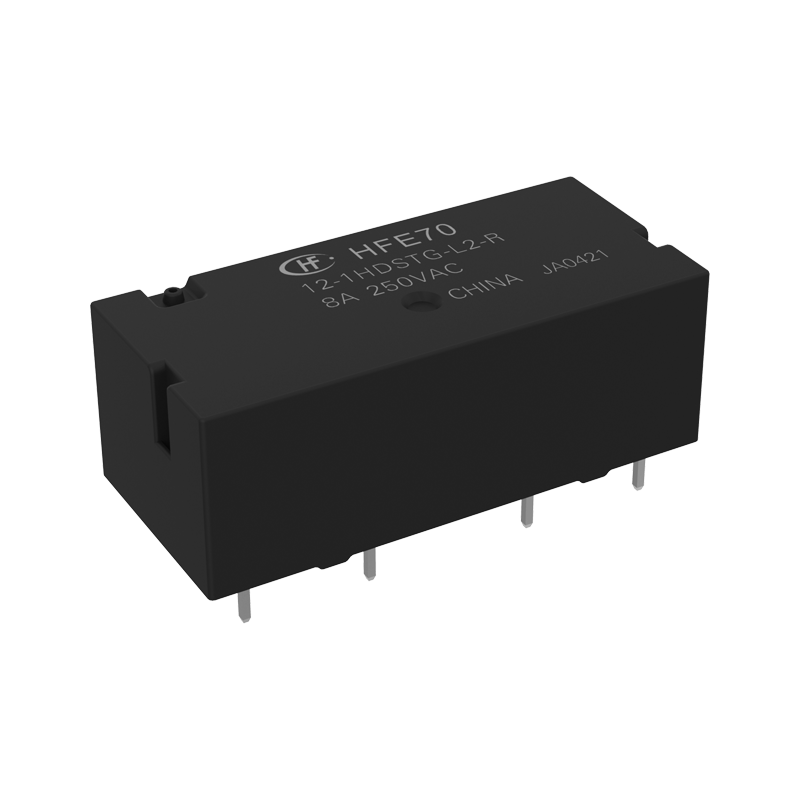

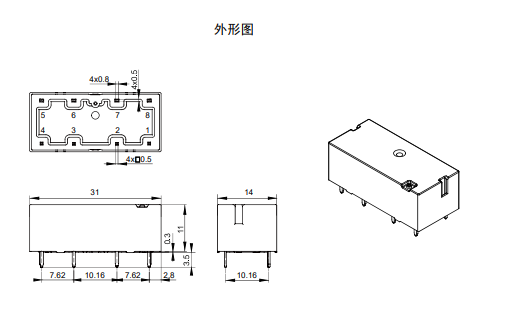

宏发HFE70系列
特点		高触点切换能力1H、1D: 8A 250VAC/30VDC，触点与线圈间介质耐压4KVAC 1min，触点形式:2H、1HD，触点形式:单稳态、磁保持，应用于国网继电保护市场
触点参数
触点形式		1HD、2H
接触电阻		镀金:≤30mΩ(1A6VDC) 非镀金:≤50mΩ(1A 6VDC)
触点材料		AgSnO₂
触点负载(阻性)		8A 250VAC,1x10⁵次 5A30VDC,2x10⁵次
最大切换电压		380VAC,30VDC
最大切换电流		8A
最大切换功率		2000W
机械耐久性		1x10⁷次(0.1s通 0.1s断)
电耐久性		详见“触点负载”
性能参数
绝缘电阻		1000MΩ(500VDC)
介质耐压	线圈与触点间	3750VAC 1min
	触点组间	2000VAC 1min
	断开触点间	1200VAC 1min
浪涌电压(线圈与触点间)		6kV(1.2/50μs)
动作时间/吸合时间		≤15ms
复归时间/释放时间		≤10ms
冲击	稳定性	196m/s
	强度	980m/s
振动	稳定性	2mm双振幅 10Hz-55Hz
	强度	3mm双振幅 10Hz~55Hz
湿度		5%~85% RH
温度范围		-40℃-60℃

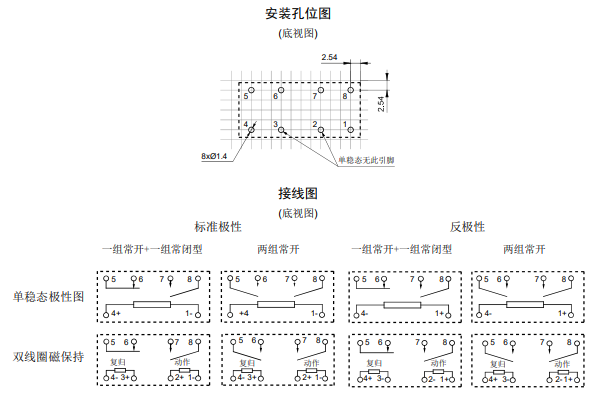

引出端形式	线圈引出端	印制电路板式
	负载引出端	印制电路板式
重量		约10g
封装形式		塑封型、防助焊剂型
线圈参数
额定线圈功率	单稳态	约0.24W
	双线圈磁保持	约0.24W
单稳态
额定电压 VDC	动作电压 VDC	释放电压 VDC	线圈电阻 x(1±10%)Ω
3	≤2.1	≥0.3	38
5	≤3.5	≥0.5	105
6	≤4.2	≥0.6	150
9	≤6.3	≥0.9	360
12	≤8.4	≥1.2	600
24	≤16.8	≥2.4	2400
48	≤33.6	≥4.8	9000
磁保持器
额定电压 VDC	动作、复归电压 VDC	脉冲宽度 ms	线圈电阻 x(1±10%)Ω
3	≤2.1	≥50	38+38
5	≤3.5	≥50	105+105
6	≤4.2	≥50	150+150
9	≤6.3	≥50	360+360
12	≤8.4	≥50	600+600
24	≤16.8	≥50	2400+2400
48	≤33.6	≥50	9000+9000
