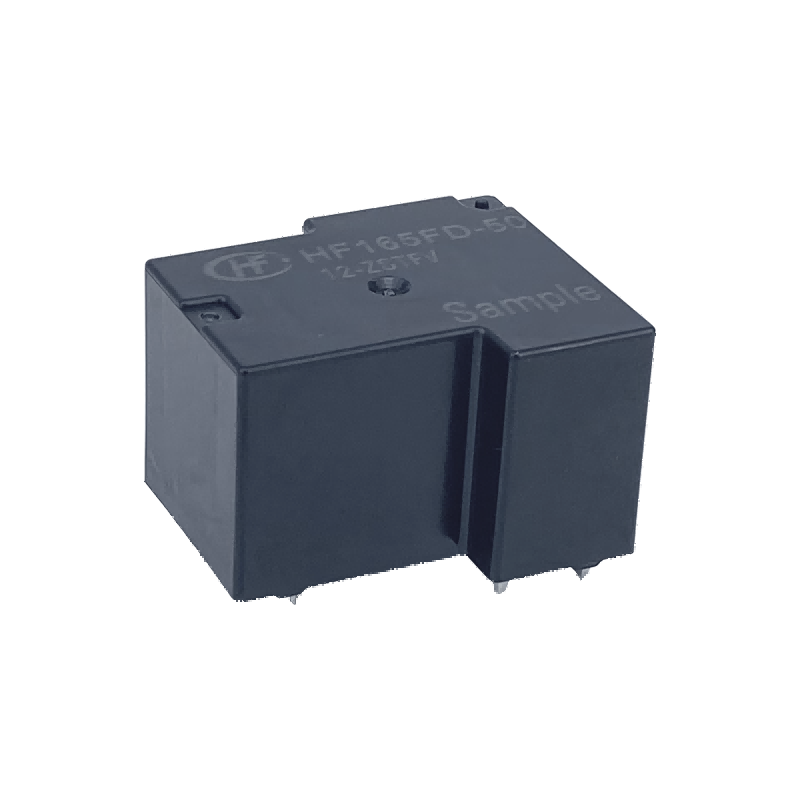

宏发继电器HF165FD-50/9-HSTFV-明你【淘继电器网】

厦门宏发开关设备有限公司（原厦门宏美电子有限公司）创建于1994年，是重点高新技术企业。是智能化断路器、接触器、继电器、...

产品分类

产品信息
文档下载

HF165FD-50系列继电器技术参数
特点		50A触点切换能力、触点与线图间介质附压4kV塑封型和防焊剂可供选择UL绝缘等级: F级外形尺寸：(32.2*27.5x20.4)mm
触点形式		1H		1Z
触点压降		≤200mV(20A6VDC)
触点材料		AgSnO2
额定负散（阻性)		50A 277VAC		NO：50A 277VAC	NC:接通10A.栽流50A. 断开10A,277VAC
最大切换电压		277VAC
最大切换电流		50A		50A	50A
最大连续电流		50A		NO：50A	NC：50A
最大切换功率		13850VA		13850VA	13850VA
机械耐久性		1×10次
电耐久性(2		1000次(NO:50A277VAC，阻性负载，65℃， 1s通9s断) 1x104次(NO:40A277VAC,阻性负数，85℃， 1s通9s断) 3×10次（NC：接通10A，款流50A，断开10A. 277VAC，阻性负载，65℃，1s通9s断
性能参数
绝缭电阻			1000 MQ(500VDC)
介质耐压	断开触点间		1500VAC 1 min
	线图与触点间		4000VAC 1 min
浪涌电压(线与触点间)			6kV(1.2/50us)
动作时间(额定电压下）			≤15ms
释放时间(领定电压下）			=10ms
冲击	稳定性		98m/sz
	强度		980m/s=
振动			10Hz～55Hz 1.5mm 双振幅
湿度			5% ~85 % RH
温度范围			-40*℃~85'℃
引出端方式			印制板式
重型			约36g
封装方式			防爆剂型、望封型
线圈规格表 23℃
额定电压 VDC	动作电压( VDC		释放电压 VDC	最大电压 VDC	线圈电阻 Q
5	≤3.75		≥0.5	6.5	20.8×（1±10%)
6	≤4.50		≥0.6	7.8	30×（1±10%）
9	≤6.75		≥0.9	11.7	67.5×（1±10%）
12	≤9.00		≥1.2	15.6	120×（1±10%)
15	≤11.25		≥1.5	19.5	187.5×（1±10%）
18	≤13.5		≥1.8	23.4	270×（1±10%)
24	≤18.00		≥2.4	31.2	480×（1±10%)
483	≤36.00		≥4.8	62.4	1920×（1±10%)
UL/CUL	NO		50A277VAC 65'C 40A 277VAC 85*C
	NC		Making 10A,loading 50A,breaking 10A.277VAC 65'C
TUV	NO		50A277VAC 65'C 40A277VAC 85'C
	NC		Making 10A,loading 50A,breaking 10A. 277VAC 65'C
