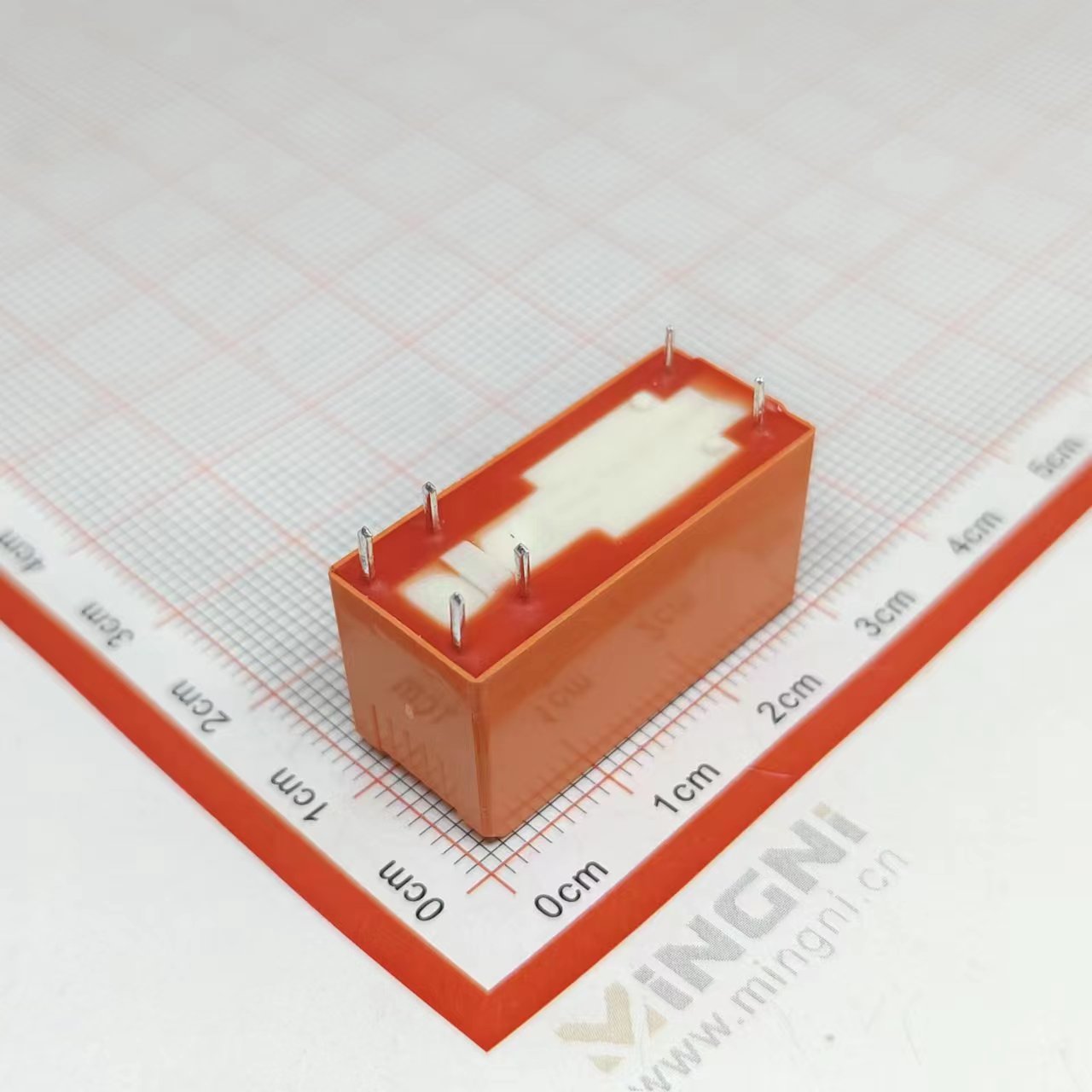

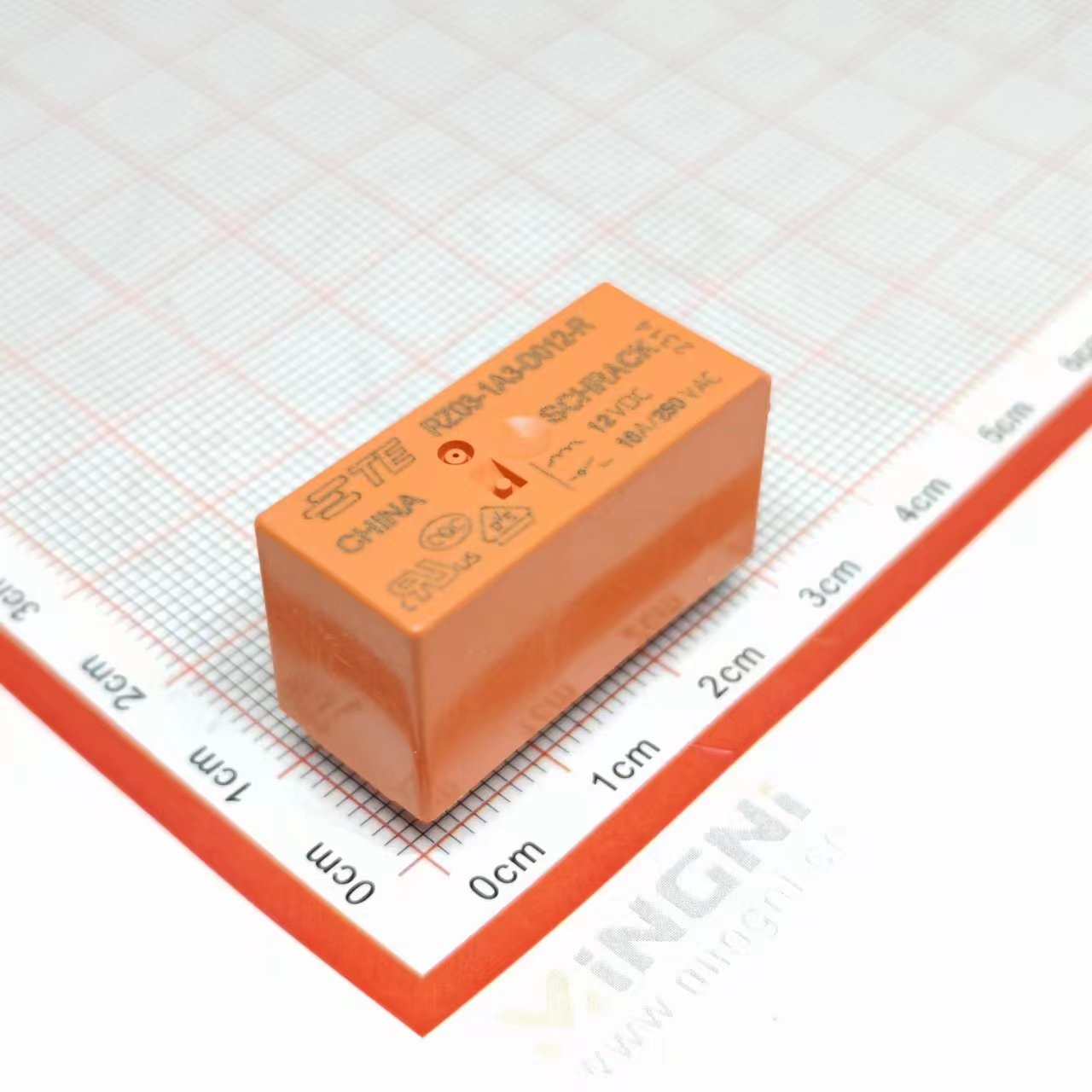

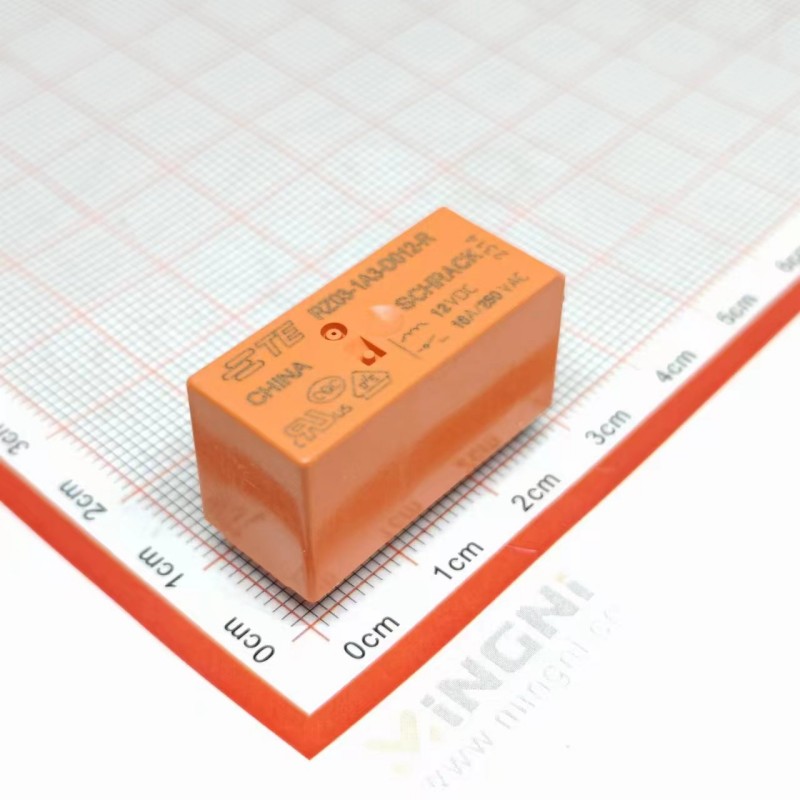

| 泰科继电器RZ03-1A3-D024-R | ||
| 特点 | 主要用于 HVAC 系统的16A 全球标准平台而设计，具有常开或转换端子的单极继电器额定线圈功率为 400mW，获得 UL、VDE和 CQC 认证，用于 85°C 环境温度的标准版本和用于 105C的高温型号，提供银镍(AgNi) 和银氧化锡(AgSnO2) 端子，符合IEC60335-1 的灼热丝测试和 ROHS | |
| 典型用途 | 加热元件、泵控制继电器、锅炉控制、加热系统控制器、空调系统、照明、楼梯定时器、门禁控制、定时开关、接口模块、电机保护器件/控制机械控制、能源控制和配送 | |
| 产品类型特性 | ||
| 功率继电器类型 | 标准 | |
| 电气特征 | ||
| 线圈/端子间绝缘初始电介质类(V) | 4000,4000-5000 | |
| 打开端子间绝缘初始电介质(Vrms) | 1000 | |
| 端子极限关合电流(A) | 16,30 | |
| 端子极限短时电流(A) | 12,16,30 | |
| 端子极限连续电流(A) | 12,16 | |
| 绝缘漏电类(mm) | 8 | |
| 相邻端子间绝缘初始电介质(Vrms) | 1000 | |
| 端子和线圈间绝缘初始电介质(Vrms) | 5000 | |
| 端子和线圈间绝缘漏电(mm) | 10 | |
| 端子和线圈间绝缘漏电(in) | .394 | |
| 端子极限断开电流(A) | 12,16 | |
| 线圈励磁系统 | 单稳态、直流 | |
| 线圈功率额定值类(mW) | 300-400,400-500,500-600 | |
| 线圈功率额定值(直流)(mW) | 400,410,420,530 | |
| 线圈电阻(Ω) | 47,60,90,200,270,272,360,562,1086,1440,5730 | |
| 线圈特性 | UL线圈绝缘类F | |
| 线圈电压额定值(VDC) | 5,6,9,12,15,24,48 | |
| 端子开关负载(最小值) | 100mA@12V | |
| 端子开关电压(最大值)(VAC) | 277,400 | |
| 端子开关电压(最大值)(VDC) | 250,300 | |
| 端子电压额定值(VAC) | 250,277 | |
| 端子电压额定值(VDC) | 250,300 | |
| 主体特性 | ||
| 绝缘特性 | 继电器基极PTI250的跟踪指数 | |
| 产品重量 | 10,11 | |
| 产品重量(oz) | .353 | |
| 接触件特性 | ||
| 端子排列方式 | 1 Form A(NO), 1 Form A (SPST-NO), 1 Form C(CO) | |
| 端子电流类(A) | 10-20,16 | |
| 端子额定电流(最大值)(A) | 12,16 | |
| 端子材料 | AgNi90/10,AgSnO,AgSnO2 | |
| 端子极数 | 1 | |
| 继电器端子类型 | PCB-THT,焊接 | |
| 机械附件 | ||
| 继电器安装类型 | 印刷电路板 | |
| 尺寸 | ||
| 长度类(机械)(mm) | 25-30 | |
| 绝缘间隙类(mm) | 8,9-10 | |
| 高度类(机械)(mm) | 15-16 | |
| 端子和线圈间绝缘间隙(mm) | 10 | |
| 端子和线圈间绝缘间隙(in) | .394 | |
| 宽度类(机械)(mm) | 12-16 | |
| 产品宽度(mm) | 12.7 | |
| 产品宽度(in) | 5 | |
| 产品长度(mm) | 29 | |
| 产品长度(in) | 1.142 | |
| 产品高度(mm) | 15.7 | |
| 产品高度(in) | .618 | |
