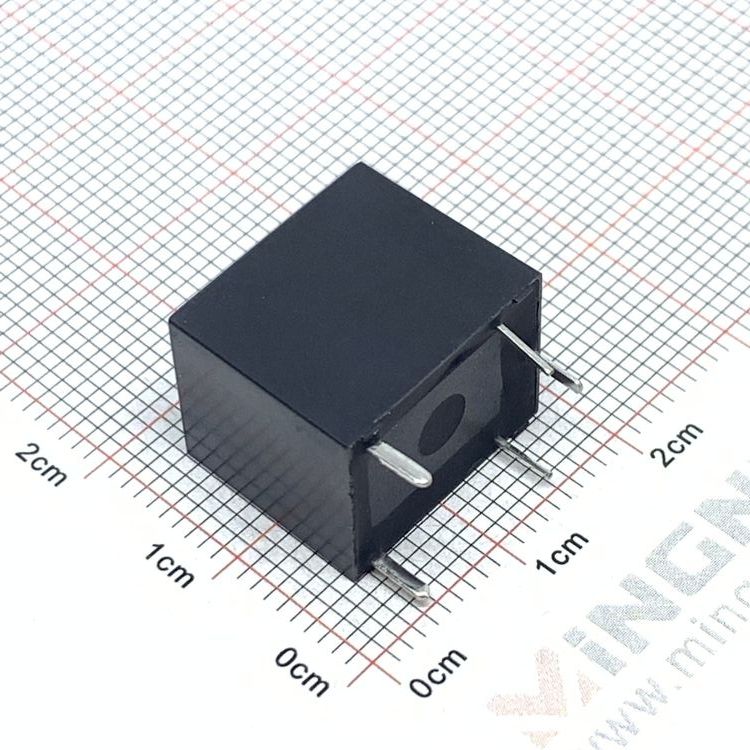

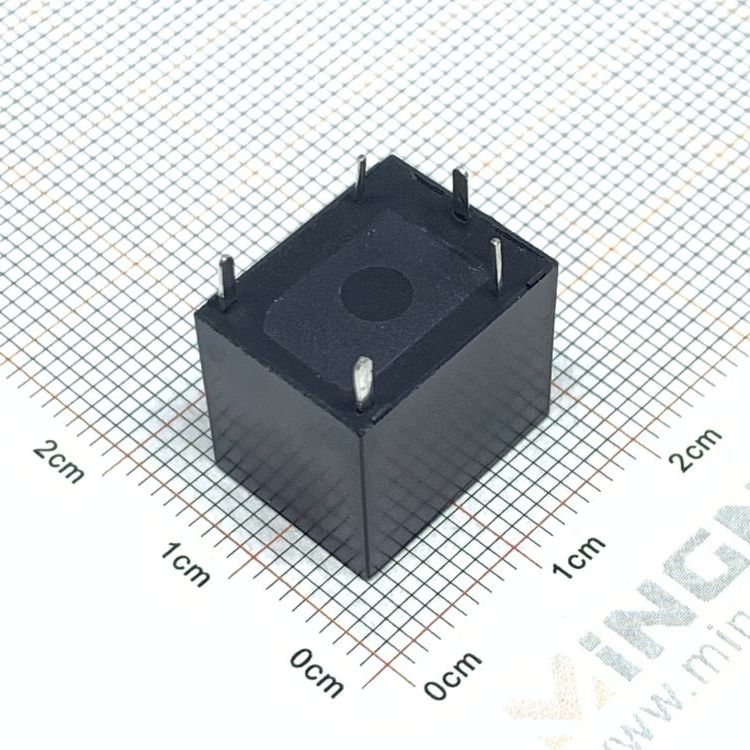

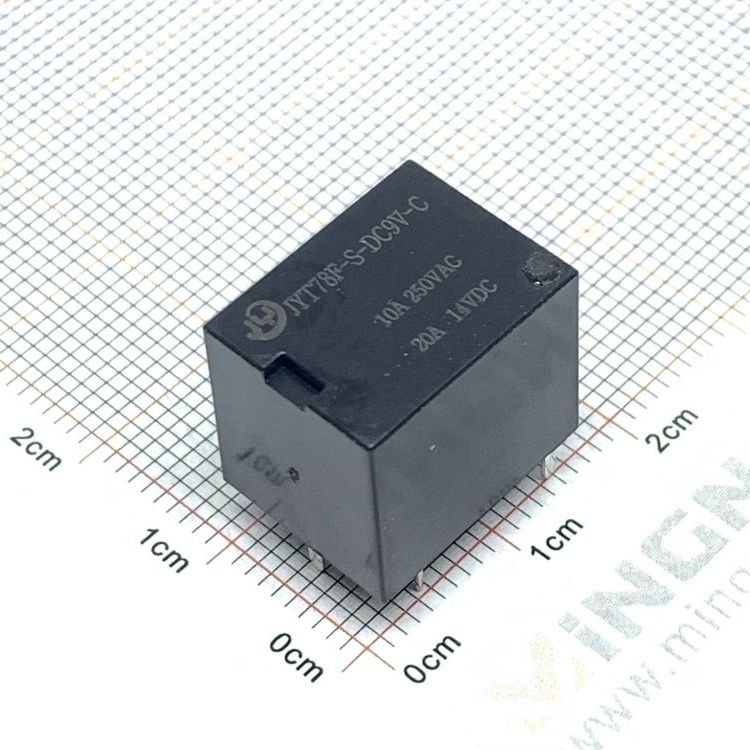

杰盈继电器JYT78F-S-DC9V-C

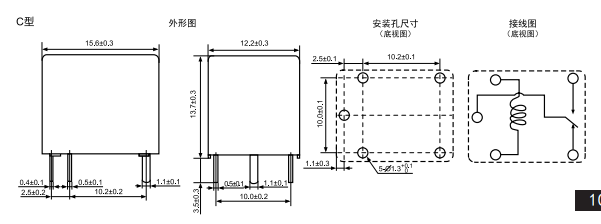

特点	高达20A触点切换能力，具有一组常开、一组常闭、一组转换和二组常开触点形式，体积小防冲击，外形尺寸(15.5X12.1X13.8)mm
典型用途	汽车门锁马达控制，家电，办公设备，自动防盗报警器等
触点参数

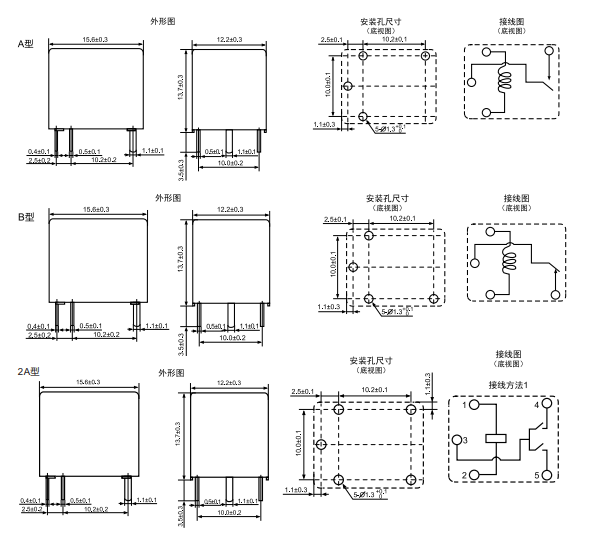

Contact Form触点形式			A-1组常开,B-1组闭.C-1组转换		2A(桥式合触点)
Rating Load(Resistive)额定负载(阻性)			20A 14VDC		2X6A 14VDC
Max.Switching Current最大切换电流			35A		2X10A
Max.Switching Voltage最大切换电压			16VDC		16VDC
Max.Switching Power最大切换功率			280W		2X160W
性能参数
Contact Materials触点材料			Ag Alloy银合金
Contact Resistance接触电阻			100mΩ Max
Operate Time吸合时间			10ms.Max
Release Time释放时间			5ms.Max
Insulation Resistance绝缘电阻			100MΩ Min.(DC500V)
Initial Dielectric Strength 介质耐压			between open contacts: 触点与触点间:		AC550V,50/60Hz 1Min
			between contacts and coil: 触点与线圈间:		AC550V,50/60Hz 1Min
Vibration Resistance 抗振动			Damage limits: 耐久:		10~55Hz Double Amplitude双振幅1.5mm
			Malfunction: 误动作:		10~55Hz Double Amplitude双振幅1.5mm
Shock Resistance 抗冲击			Damage limits: 耐久:		10G Min
			Malfunction: 误动作:		100G Min

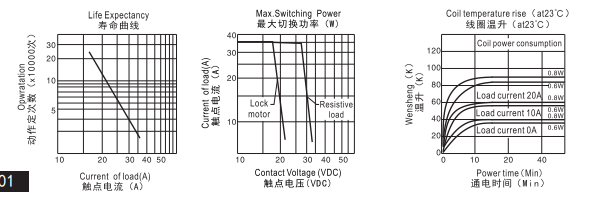

Life 寿命			Mechanical Life (10800 per hour) 机械寿命(每小时10800次)		1x10⁷
			Electrical Life (600 per hour) 电气寿命(每小时600次)		1x10⁵
Ambient Temperature环境温度			-40℃~+125'℃(No condensation)(不冷凝)
Unit Weight单位重量			约Approx.6.0g
线圈参数
Coil Nominal Voltage 额定电压(VDC)	Nominal Current 额定电流±10%(mA)	Coll Resistance 线圈电阻±10%(Ω)	Max.Continuous Voltage 最大连续外加电压	Pick-Up Voltage 吸合电压 (Max)	Drop-Out Voltage 释放电压 (Min)	Rated power 额定功率
6	60.00	100	Coil Nominal Voltage110% 额定电压的110%	Coil Nominal Voltage 70% 额定电压的70%	Coil Nominal Voltage 10% 额定电压的10%	0.36W
9	40.00	225
12	30.00	400
24	20.00	1600
6	100.00	60	Coil Nominal Voltage110% 额定电压的110%	Coil Nominal Voltage 70% 额定电压的70%	Coll Nominal Voltage 10% 额定电压的10%	0.6W
9	66.67	135
12	50.00	240
24	25.00	960
6	130.00	45	Coil Nominal Voltage110% 额定电压的110%	Coil Nominal Voltage 70% 额定电压的70%	Coll Nominal Valtage 10% 额定电压的10%	0.8W
9	90.00	102
12	70.00	180
24	30.00	720
