杰盈继电器JY46F-S-DC24V-A

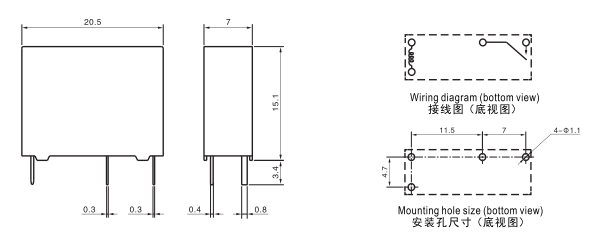

特点			10A触点切换能力，塑封型和防尘罩型可供选择，具有一组常开触点，外形尺寸(20.5X7.0X15.1) mm
典型用途			通讯 ,安全设备，智能家居 ,办公设备等 ;家用电器，如空调，微波炉
触点参数
Contact Form触点形式			A-1组常开
Rating Load(Resistive)额定负载(阻性)			5A/7A/10A 250VAC/30VDC
Max.Switching Current最大切换电流			5A/7A/10A
Max.Switching Voltage最大切换电压			250VAC/30VDC

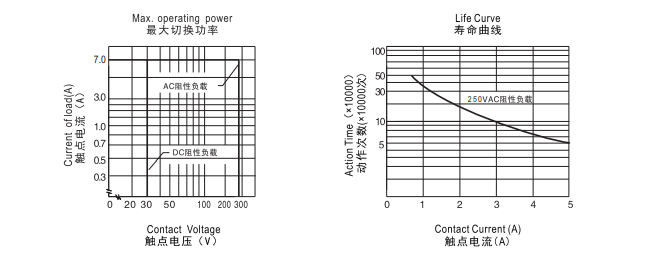

Max.Suftching Power最大切换功率			2500VA/300W
性能参数
Contact Materials触点材料			AgAlloy银合金
Contact Resistance接触电阻			100mΩ Max
Operate Time吸合时间			10ms.Max
Release Time释放时间			5ms.Max
Insulation Resistance绝缘电阻			1000MΩ Min.(DC500V)
Initial Dielectric Strength 介质耐压			between open contacts: 触点与触点间:	AC750V.50/60Hz 1Min
			between contacts and coil: 触点与线圈间:	AC4,000V.50/60Hz 1Min
Vibration Resistance 抗振动			Damage limits: 耐久:	10~55Hz Double Amplitude双振幅1.5mm
			Malfunction: 误动作:	10~55Hz Double Amplitude双振幅1.5mm
Shock Resistance 抗冲击			Damage limits: 耐久:	100G Min
			Malfunction: 误动作:	10G Min
Life寿命			Mechanical Life(10800 per hour) 机械寿命(每小时10800次)			5x10⁶
			Electrical Life(1800 per hour) 电气寿命(每小时1800次)			1x10⁵
Ambient Temperature环境温度			-40℃~+85'℃(No condensation)(不冷凝)
Unit Weight单位重量			约Approx.3.0g
线圈参数
Coil Nominal Voltage 额定电压 (VDC)	Nominal Current 额定电流 ±10%(mA)	Coil Resistance 线圈电阻±10%(Ω)	Max.Continuous Voltage 最大连续外加电压	Pick-Up Voltage 吸合电压 (Max)	Drop-Out Voltage 释放电压 (Min)	Rated power 额定功率
3	66.67	45	Coil Nominal Voltage 130% 额定电压的 130%	Coil Nominal Voltage 75% 额定电压的75%	Coil Nominal Voltage 10% 额定电压的10%	0.20W
5	40.00	125
6	33.33	180
9	22.22	405
12	16.67	720
18	11.11	1,620
24	8.57	2,880
安规认证
AuthType Basic 认证类别	CQC		TUV		UUC_UL
Authentication Load 认证负数	5A/7A/10A 250VAC		5A/7A/10A 250VAC		5A/7A/10A 250VAC
