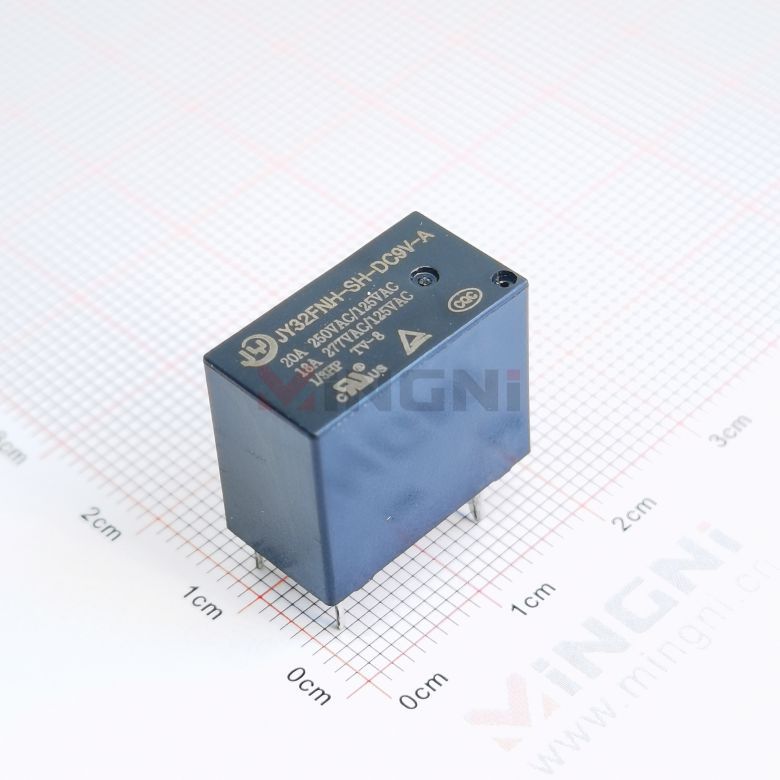

杰盈继电器JY32FNH-SH-DC9V-A(20A)-明你【淘继电器网】

宁波杰盈电器科技有限公司创立于2008年，专业制造继电器，以及高精度五金冲压件、注塑件等。品种规格齐全。是一家集研发、制...

产品分类

产品信息
文档下载

杰盈继电器JY32FNH系列继电器

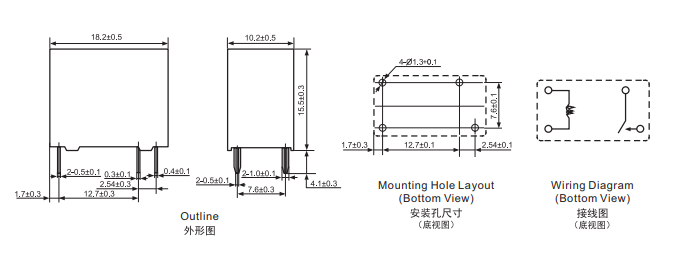

特点	超小型继电器、外形尺寸：18.210.215.5mm、20A触点切换能力、触点形式：一组常开、触点线圈达到加强绝缘
典型用途	家用设备、办公设备、音响、智能家具、智能插座。
触点参数
Contact Form 触点形式					A-1组常开
Contact Material 触点材料					Ag Alloy
Rated Load 触点负载					10A 250VAC 18A 277VAG 20A 250VAC
Contact Resistance 接触电阻					Max.100mQ (6VDC 1A)
负载 Load		Max.Switching Voltage 最大切换电压			277VAC/30VDC
		Max.Switching Current 最大切换电流			20A
		Max.Switching Power 最大切换功率			5540VA/600W
		Min.Switching Load 最小切换电压电流			5VDC,100mA
寿命 Life		Mechanical durability 电寿命			100000次
		The durability of electricity 机械寿命			10,000,00次
性能参数
Contact Materials触点材料			Ag Alloy银合金
Contact Resistance接触电阻			100mQ Max
Operate Time吸合时间			10ms.Max
Release Time释放时间			10ms. Max
Insulation Resistance绝缘电阻			100MQ Min.(DC500V)
Initial Dielectric Strength介质耐压			between open contacts: 触点与触点间：		AC1,000V,50/60Hz 1Min
			between contacts and coil: 触点与线圈间：		AC4,000V,50/60Hz 1Min
Vibration Resistance抗振动			Damage limits: 耐久：		10~55Hz DoubleAmplitude 双振幅1.5mm
			Malfunction: 误动作：		10～55Hz Double Amplitude 双振幅1.5mm
Shock Resistance抗冲击			Damage limits: 耐久：		100G Min
			Malfunction; 误动作：		10G Min

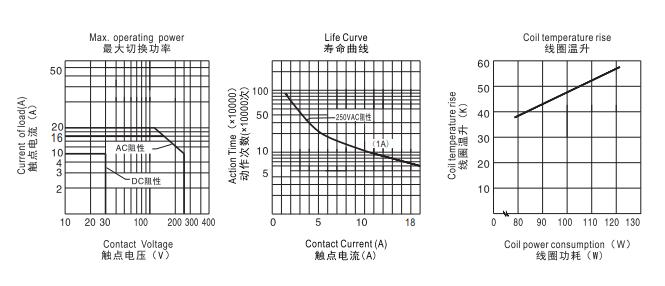

Life寿命			Mechanical Life (10800 per hour) 机械寿命（每小时10800次）		1×10
			Flectrical Life (600 per hour) 电气寿命（每小时600次）		1×10°
Ambient Temperature环境温度		-40C~+85℃ (No condensation) (不冷凝)
Unit Weight单位重量		约Approx.6.0g
线圈规格表环境温度：23℃
Model 型号规格		Nominal Voltage VDC 线圈额定电压 VDC	Coil Resistance 2+/-10% 线圈电阻Q (1±10%)	Operate Voltage <VDC 吸合电压VDC	Release Voltage VDC 释放电压VDC	Coil Power mW 额定线圈功率mW
JY32FN-S-DC3V-A		3	20.0	2.25	0.15	450
JY32FN-S-DC5V-A		5	55.6	3.75	0.25
JY32FN-S-DC6V-A		6	80	4.5	0.30
JY32FN-S-DC9V-A		9	180	6.75	0.45
JY32FN-S-DC12V-A		12	320	9.0	0.60
JY32FN-S-DC18V-A		18	720	12.6	0.90
JY32FN-S-DC24V-A		24	1280	18.0	1.20
JY32FN-S-DC48V-A		48	5120	36.0	2.40
JY32FNH-S-DC3V-A		3	45	2.25	0.15	200
JY32FNH-S-DC5V-A		5	125	3.75	0.25
JY32FNH-S-DC6V-A		6	180	4.5	0.30
JY32FNH-S-DC9V-A		9	405	6.75	0.45
JY32FNH-S-DC12V-A		12	720	9.0	0.60
JY32FNH-S-DC18V-A		18	1620	12.6	0.90
JY32FNH-S-DC24V-A		24	2880	18.0	1.20
JY32FNH-S-DC48V-A		48	11520	36.0	2.40
安规认证
AuthType Basic认证类别		CQC		TUV		UL/C UL
Authentication Load 认证负载		10A 250VAC 18A 277VAC 20A 250VAC		10A 250VAC 18A 277VAG 20A 250VAC		10A 250VAC 18A 277VAC 20A 250VAC
