厦门宏发开关设备有限公司（原厦门宏美电子有限公司）创建于1994年，是重点高新技术企业。是智能化断路器、接触器、继电器、...

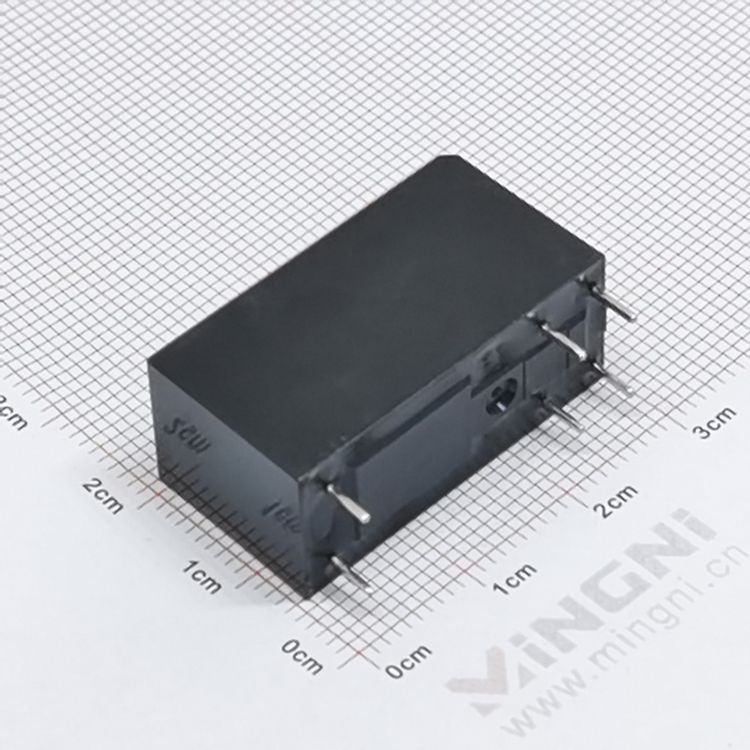

| 产品型号 | HF115F |
| 线圈电压类型 | DC |
| 线圈额定电压 | 110, 48, 5, 60, 12, 18, 6, 9, 24 |
| 触点形式 | 一组转换, 一组常闭, 两组转换, 一组常开, 两组常闭, 两组常开 |
| 触点数 | 单触点 |
| 引出端方式 | 印制板式 |
| 安装形式 | PCB安装 |
| 封装方式 | 塑封型, 非塑封型 |
| 引出端结构形式 | 3.5mm 一组12A, 5.0mm 一组12A, 5.0mm 两组8A, 5.0mm一组16A |
| 线圈功耗 | 标准型 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgCdO, AgSnO2, AgNi |
| 绝缘等级 | F级, B级 |
| 触点镀层 | 镀金, 无镀层 |
| 包装方式 | 型管或吸塑盘 |
| 额定电压(V) | 250V.a.c |
| 额定线圈功率(W) | 约0.4 |
| 介质耐压(线圈与触点间)(VAC 1min) | 5000VAC 1min |
| 动作时间(ms) | ≤15 |
| 释放时间(ms) | ≤8 |
| 线圈电阻(Ω) | 005:62×(1±10%)Ω 006:90×(1±10%)Ω 009:202×(1±10%)Ω 012:360×(1±10%)Ω 018:810×(1±10%)Ω 024:1440×(1±10%)Ω 048:5760×(1±15%)Ω 060:7500×(1±15%)Ω 110:25200×(1±15%)Ω |
| 爬电距离(mm) | 10 |
| 电气距离(mm) | 10 |
| 绝缘电阻(MΩ) | 1000 |
| 最大额定切换电流(阻性)(A) | 1H:12A/16A 1Z:12A/16A 1D:12A/16A 2H:8A 2Z:8A 2D:8A |
| 最大切换电压(VAC) | 440VAC |
| 最大切换电压(VDC) | 300VDC |
| 温度范围(最低)(℃) | -40 |
| 温度范围(最高)(℃) | 85 |
| 机械耐久性(次) | 10000000 |
| 电耐久性(次) | 100000(更多细节请参阅样本) |
| IEC60335-1认证 | 符合 |
| 防爆认证 | UL，VDE，TUV，IECEx |
| 产品描述 | 拍合式电磁继电器 |
| 应用领域 | 家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
| 重量(g) | 约13.5 |
| 体积(mm3) | 29.0×12.7×15.7 |
