● 30A触点切换能力
● 触点与线圈间介质耐压2.5kV、T型为4kV
● 敞开型、塑封型和防尘罩型可供选择
● UL绝缘等级：F级绝缘等级可供选择
● 环保产品 (符合RoHS)
● 外形尺寸：(32.3x 27.1 x 20) mm

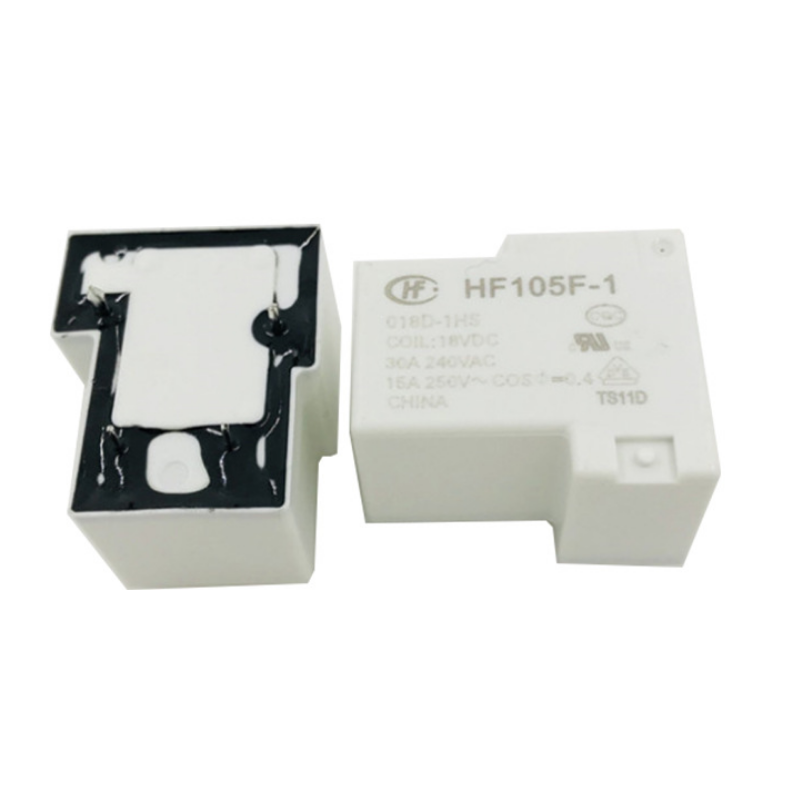

| 产品型号 | HF105F-1 |
| 线圈电压类型 | DC |
| 线圈额定电压 | DC: 18, 48, 70, 5, 6, 15, 110, 24, 9, 12 AC: 208, 220, 12, 240, 277, 120, 24 |
| 触点形式 | 一组常开, 一组转换, 一组常闭 |
| 触点数 | 单触点 |
| 引出端方式 | 无6号引出脚、触点和线圈间的耐压4000VAC, 无6号引出脚、触点和线圈间的耐压2500VAC, 有6号引出脚、触点和线圈间的耐压2500VAC |
| 封装方式 | 塑封型, 防尘罩型 |
| 引出端结构形式 | 印制板式 |
| 线圈特征 | 单稳态 |
| 触点材料 | AgSnO2, AgCdO |
| 绝缘等级 | B级, F级 |
| 包装方式 | 吸塑片 |
| 额定电压(V) | 240VAC |
| 线圈引出端方式 | 印制板式 |
| 额定线圈功率(W) | 约0.90 |
| 介质耐压(线圈与触点间)(VAC 1min) | 2500 |
| 动作时间(ms) | ≤15 |
| 释放时间(ms) | ≤10 |
| 线圈电阻(Ω) | 5:27,6:40,9:97,12:155,15:256,18:380,24:660,48:2560,70:5500,110:13450 |
| 绝缘电阻(MΩ) | 1000 |
| 最大额定切换电流(阻性)(A) | 30 |
| 最大切换电压(VAC) | 277 |
| 温度范围(最低)(℃) | -55 |
| 温度范围(最高)(℃) | 85 |
| 机械耐久性(次) | 10000000 |
| 电耐久性(次) | 100000(更多细节请参阅样本) |
| 产品描述 | 小型大功率继电器 |
| 应用领域 | 家用电器等领域 |
| 重量(g) | 约36 |
| 体积(mm3) | 28.3*23.3*19.9 |
