凡华继电器W14T-1CST系列产品技术参数
特点	15A 触点切换能力可提供工作温度为 105C的产品UL绝缘等级: F级超小型、标准印制板引出脚外形尺寸: (20.0x16.2x20.5) mm
规格	项目

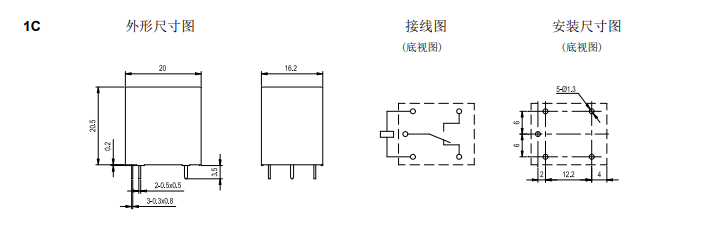

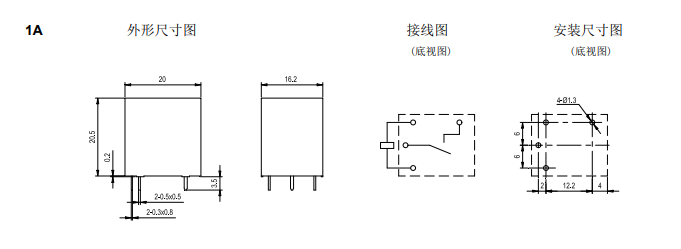

触点参数	触点形式		1A、1C
	接触电阻（初始值）		$100mQ(6VDC 1A)
	触点材料		AgSnOz

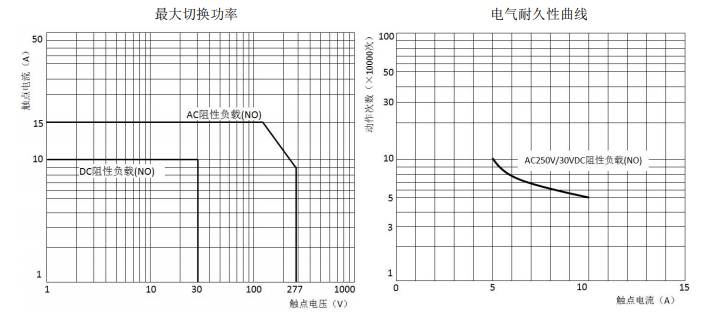

额定负载	控制负载(阻性)		10A 250VAC/30VDC 15A 125VAC
	最大切换电压		277VAC/30VDC
	最大切换电流		15A
	最大切换容量		2500VA/300W
	最小容许负荷		5VDC 100mA
电气性能	绝缘电阻(初始值）		100MQ（500VDC)
	介质耐电压 (初始值)	断开触点间	750VAC.1分钟
		触点与线圈间	1500VAC1分钟
	动作时间		s10ms
	释放时间		s5ms
机械性能	冲击	稳定性	98m/s”(10g)
		强度	980m/s(100g）
	振动		10Hz~55Hz 1.5mm 双振幅
耐久性	机械		1×107次
	电气		5A 250VAC/30VDC 1×105次（ON/OFF=1s/9s) 10A 250VAC/30VDC 5×10°次(ON/OFF=1s/9s) 15A 125VAC 5×104次(ON/OFF=1s/9s) 1/2HP 120VAC(马达） 3×10*次(ON/OFF=1s/9s) 600W 120VAC(LED 灯) 2.5×10°次(ON/OFF=1s/9s)
使用条件	环境温度		-40℃~85℃
	湿度		5% to 90%
引出端方式			印刷板式
重量			约12.5g
封装方式			塑封型、防焊剂型
线圈参数（23℃）
额定电压	动作电压VDC	释放电压VDC	额定电流(±10%)	线圈电阻(±10%）	额定功率	最大允许电压
DC 3V	$2.25	20.15	120mA	25Q	360mW	DC 3.9V
DC 5V	$3.75	20.25	72mA	69.42		DC 6.5V
DC 6V	$4.50	20.30	60mA	1000		DC 7.8V
DC 9V	$6.75	20.45	40mA	2250		DC 11.7V
DC 12V	$9.00	20.60	30mA	4000		DC15.6V
DC 15V	S11.25	20.75	24mA	6250		DC 19.5V DC 23.4V
DC 18V	$13.50	20.90	20mA	9000
DC 24V	$18.00	≥1.20	15mA	16000		DC 31.2V
DC 48V	$36.00	≥2.40	7.5mA	64000		DC 62.4V
安规认证
认证类型	认证编号	触点形式	触点材料	认证负载
UL/C-UL	E475405	1A、1C(NO)	AgSnO2	10A/5A 250/125VAC/30VDC 85℃ TV-5 250/125VAC 85℃ 600W 120VAC(LED灯) 85℃ 1/2HP 125VAC 85℃ 10A 250/125VAC 105℃ 15A 125VAC 105℃
		1B、1C(NC)		5A 250VAC/30VDC 85℃ 10A 250/125VAC 105℃
TUV	R 50323750	1A、1C(NO)	AgSnO2	10A 250VAC 105℃ 15A 125VAC 105℃
		1B、1C(NC)		10A 250VAC 105℃
		1C(NO/NC)		10A/5A 250VAC/30VDC 85℃ 10A/5A 250VAC 105℃
CQC	CQC15002135519	1A、1C(NO)	AgSnO2	10A 250/125VAC/30VDC 85℃ 15A 125VAC 85℃ 15A 250/125VAC 105℃
		1B、1C(NC)		10A 250/125VAC 85℃/105℃ 5A 30VDC 85℃
