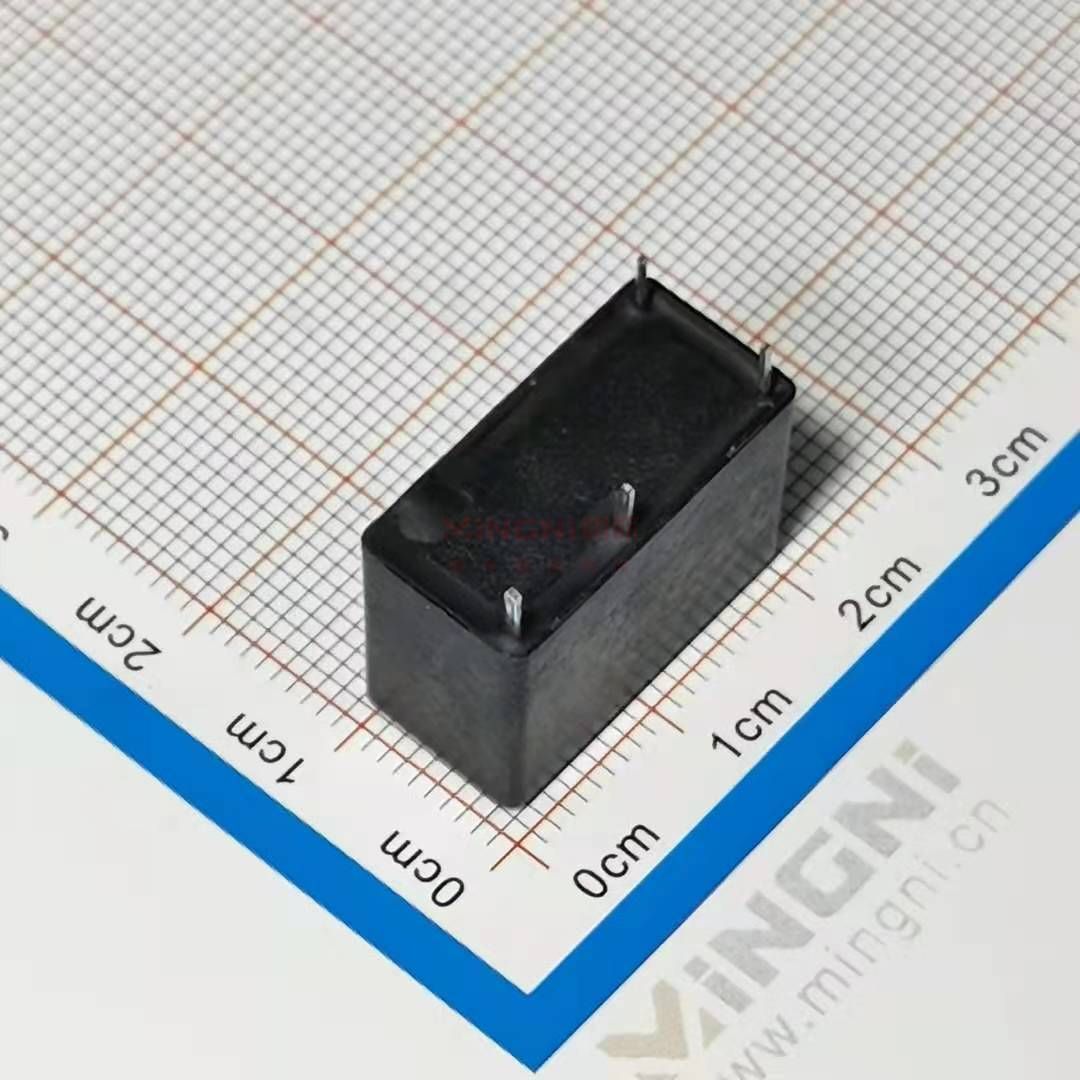

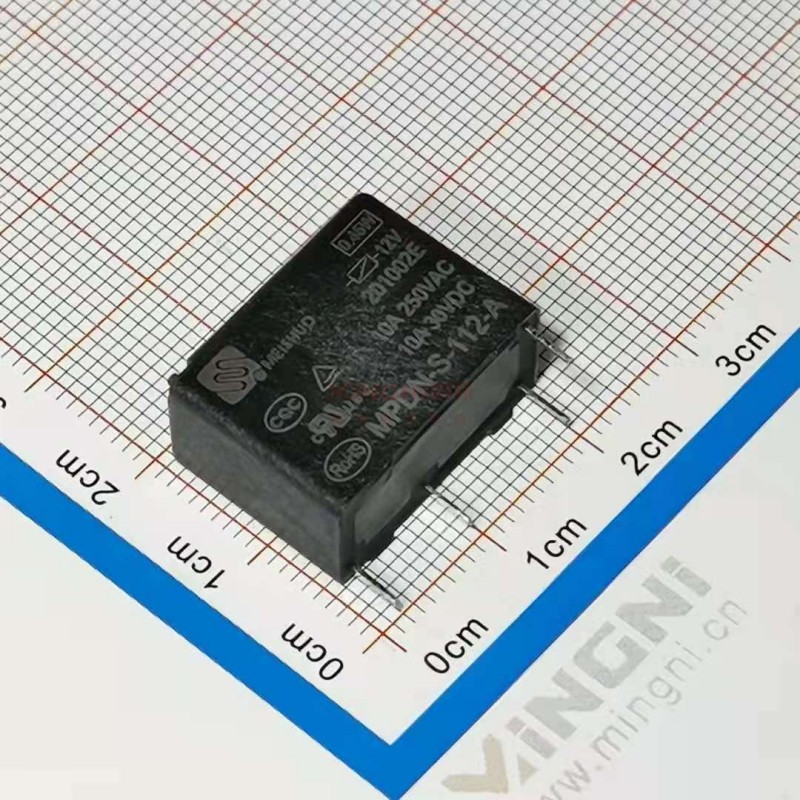

美硕继电器MPDN-S-112-A
| 美硕继电器MPDN-S系列产品技术参数 | |||||
| 特点 | 10A触点切换能力、标准印制版引出脚、塑封型和防焊剂型可提供选择、 外形尺寸：18.4x10.2x15.5 | ||||
| 触点参数 | |||||
| 触点形式 | 1A、1C | ||||
| 触点材料 | 银合金 | ||||
| 接触电阻（初始） | ≤100m(1A6VDC) | ||||
| 最大切换电流 | 标准型 | NO:5A/10(阻性) | |||
| NC:3A(阻性) | |||||
| 灵敏型 | NO:5A(阻性) | ||||
| NC: 3A(阻性) | |||||
| 最大切换电压 | 250VAC/30VDC | ||||
| 最大切换功率 | 1250VA/150W | ||||
| 电气寿命 | 1×105次OPS | ||||
| 机械寿命 | 1×106次OPS | ||||
| 性能参数 | |||||
| 绝缘电阻 | 1000M(500VDC) | ||||
| 介质耐压 | 触点与线圈间:4000VAC1min | ||||
| 断开点间: 1000VAC1min | |||||
| 动作时间 | ≤8ms | ||||
| 释放时间 | ≤5ms | ||||
| 环境温度 | -40℃~+105 | ||||
| 振动 | 10Hz~55Hz1.5mm双振幅(DA) | ||||
| 冲击 | 稳定性:98m/s2(10G) | ||||
| 强度980m/s2(100G) | |||||
| 引出端方式 | 印制板式PCB | ||||
| 封装形式 | 塑封型,防焊剂型 | ||||
| 重量 | 约7g | ||||
| 线圈规格表(23℃) | |||||
| 额定电压 | 动作电压VDC | 释放电压 | 最大允许电压 | 线圈电阻±10% | 线圈功耗 W |
| 5 | ≤3.75 | 20.25 | 6.5 | 62.5 | 约0.4 |
| 6 | ≤4.5 | 20.3 | 7.8 | 90 | |
| 9 | 6.75 | 20.45 | 11.7 | 202.5 | |
| 12 | ≤9 | 20.6 | 15.6 | 360 | |
| 18 | s13.5 | 20.9 | 23.4 | 810 | |
| 24 | ≤18 | ≥1.2 | 31.2 | 1440 | |
| 48 | ≤36 | ≥2.4 | 62.4 | 5760 | |
