中汇瑞德继电器CHS01系列产品参数
特点	CHS01尺了大小(32.1mmx27.05mmx20.2mm)CHS02尺寸大小(32.5mmx27.3mmx19.9mm)一组常开型，组常闭型，组转换型接点可选符合UL/cUL,TUV,CQC标准超小型，标准制板引出脚可选耐灼热丝符合RoHS REACH SVHC要求可选无卤型号
应用	家电、工业控制等
线圈参数
线圈电压	5-110VDC
线圈功率	标准型		900mW
CHs-lA标准型
线额定电压(VDC)	额定电流(mA)	线圈电阻(±10%)	动作电压(VDC Max)	断开电压VDCMin.)
5	180	27.8	3.75	0.25
6	150	40	4.5	0.3
9	100	90	6.75	0.45
12	75	160	9	0.6
18	50	360	13.5	0.9
22	40.9	537.8	16.5	1.1
24	36	640	18	1.2
48	18.8	2560	36	2.4
110	82	13444	82.5	5.5
Chs-lC型
线圈额定电压(VDC)	额定电流(mA)	线圈电阻(10%)	动作电压(VDC Max)	断开电压VDCMin.)
5	180	27.8	3.75	0.25
6	150	40	4.5	0.3
9	100	90	6.75	0.45
12	75	160	9	0.6
18	50	360	13.5	0.9
24	37.5	640	18	1.2
36	25	1440		1.8
48	18.8	2560	36	2.4
60	15	4000	45	3
CHs-lA2型
线圈额定电压(VDC)	额定电流(mA)	线圈电阻(0±10%)	动作电压(VDC Max)	断开电压VDCMin.)
9	100	90	6.75	0.45
	75	160	9	0.6
18	50	360	13.5	0.9
24	37.5	640	18	1.2
48	18.8	2560	36	2.4
触点参数
触点排列	一组常开型一组常闭型一组转换型
触点材质	银合金
初始接触阻抗	小于100毫@6VDC1A
触点最大电压	277VAC/30VDC
触点最大电流	开断	40A(NO)/30A(NC)
	载流	60A(NO)/30A(NC)
接点最大容量	开断	NO:11080VANC:8310VA
	载流	NO: 16,620VA / NC: 8310VA
触点额定负载 (阻性负载)	FormA	LA/LA2	30A@277VAC
			40A@277VAC
			2HP@250VAC
		LA2	15A-50A-15A@250VAC,Make-Carry-Break
			15A-60A-15A@250VAC,Make-Carry-Break
	Fom C	LC	20A(N.O/10A(N.C)@277VAC
		LC2	40A(N.O/25A(N.C)@277VAC
			40AN.O/30AN.C)@277VAC
	FormB		30A@277VAC
机械寿命	1,000,000opsMin(无负载)
电气寿命	NO:15A-60A/50A-5A@250VAC,Make-Carry-Break,30,000opsT85
	NO:40A250VAC,30,000 opsT85
	NO:30A250VAC,100,000 opsT85
	NC:30A20VAC,10,000 opsT85
最小负载（参考值）	100mA@5DC
其他参数
吸合电压			75%额定电压或以下
释放电压			5%额定电压或以下
吸合时间（额定电压下）			小于15毫秒
释放时间（额定电压下）			小于15毫秒
初始绝缘电阻			大于1,000MO(at500VDC)
耐压强度	线圈-接点间		2500VAC50/60Hz（1分钟）
	接点-接点间		1500VAC50/60Hz（1分钟）
耐冲击电压（线图触点间）			6,000V(1.2/50us)
振动	耐久		10Hz-55Hz,1.5mm双振幅
	误动作		10Hz-55Hz,1.6mm双振幅
冲击温度	耐久		1,000m/5(约为100G)
	误动作		1,00m/S2（约为10G)
使用环境温度			-40+85℃或105℃（无凝结、结冰）
使用环境湿度			20%-85%RH
端子形状			PCB电路端子
保护结构 (94-0可燃性等级)			V:透气孔外壳（耐助焊剂RTⅡ)
			S:密封外壳（耐清洗型RTⅢ）
重量			约26克(CHS01)约32克(CHS02)

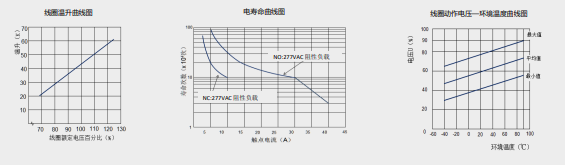

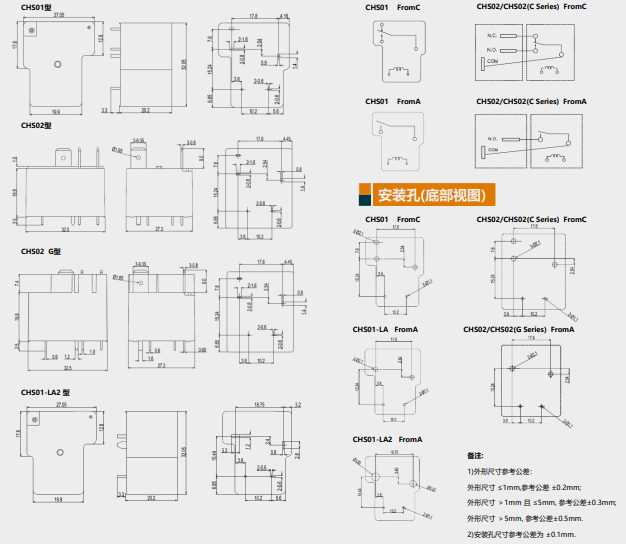

外形尺寸（mm）			端子排列/孔位安装尺寸
