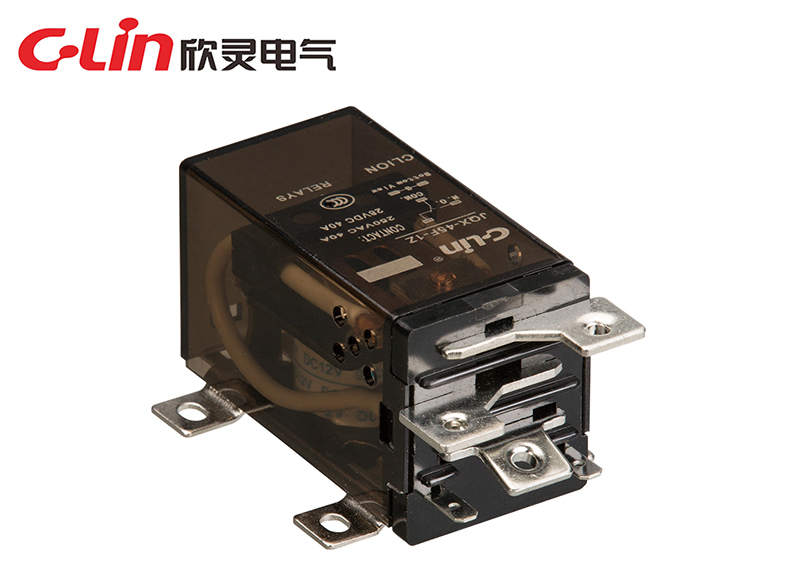

欣灵电器   欣灵电器HHC71H-1Z-12VDC
价格： 立即咨询
订购热线：13420918881

产品分类
询价 下单

产品介绍Product introduction

产品概述

HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。

 本系列小型电磁继电器执行GB14048.5标准。

详细参数


产品型号HHC71H-1Z （JQX-45F/1Z）铁板安装
触点
形式1H、1D、1Z
负载
40A/240VAC  28VDC；50A/240VAC  28VDC
最大切换电压240VAC/28VDC
接触电阻≤100mΩ
材料
银合金
吸合电压（23℃）DC：≤75%×额定电压
AC：≤80%×额定电压
释放电压（23℃）
DC：≤10%×额定电压
AC：≤30%×额定电压
最大电压（23℃）110%×额定电压
线圈规格直流（DC）DC：6V~220V
交流（AC）AC：6V~380V
线圈功率
DC：2.0W；AC：4.0VA
吸合时间
≤25ms
释放时间
≤15ms
介质耐压
同极触点之间1500VAC/1min（漏电流 1mA）
异极触点之间1500VAC/1min（漏电流 1mA）
触点与线圈2000VAC/1min（漏电流 1mA）
绝缘电阻≥200MΩ（500VDC）
环境温度-25~+55℃
安装方式螺栓式
重量约110g
外形尺寸68.5×46×38.5mm
通用型号JQX-45F


产品特点
◇通用型强；◇触点负载大；◇使用方便；
产品尺寸及安装方式

20170704941114488818
