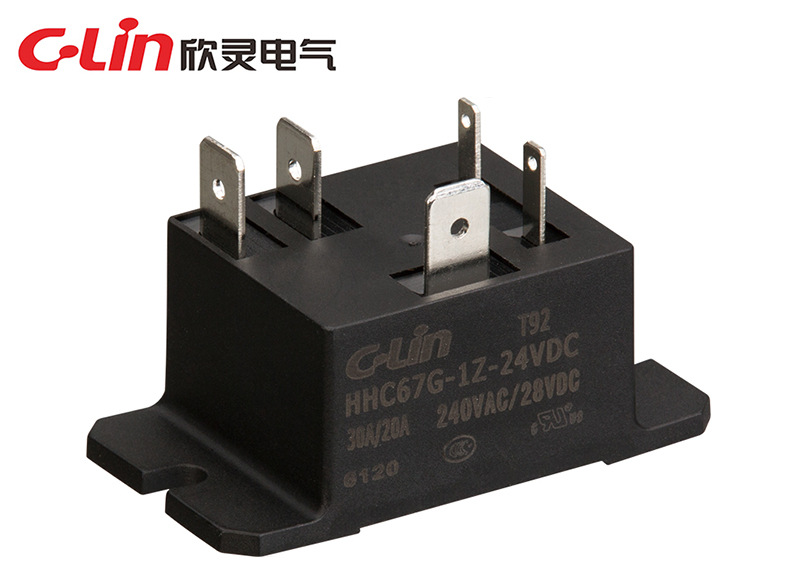

欣灵电器HHC67G(T92)-1Z-24VDC-S-明你【淘继电器网】

产品分类

产品概述

HHC系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外形尺寸已标准化与国内、外通用。

本系列小型电磁继电器执行GB14048.5标准。

详细参数

产品型号		HHC67G（T92矮身）
触点	形式	1H、1D、1Z
	负载	NC：30A/240VAC 28VDC；NO：40A/240VAC 28VDC； NC：20A/240VAC 28VDC；NO：30A/240VAC 28VDC；
	最大切换电压	240VAC/28VDC
	接触电阻	≤100mΩ
	材料	银合金
吸合电压（23℃）		DC：≤75%×额定电压
		-
释放电压（23℃）		DC：≤10%×额定电压
		-
最大电压（23℃）		110%×额定电压
线圈规格	直流（DC）	DC：5V~110V
	交流（AC）	AC：6V~220V
线圈功率		DC：0.93W，AC：1.5VA
吸合时间		≤15ms
释放时间		≤10ms
介质耐压	同极触点之间	1800VAC/1min（漏电流 1mA）
	异极触点之间	-
	触点与线圈	2500VAC/1min（漏电流 1mA）
绝缘电阻		≥100MΩ（500VDC）
环境温度		-40~+85℃（不冷凝）
安装方式		PCB印刷板式
重量		约31g

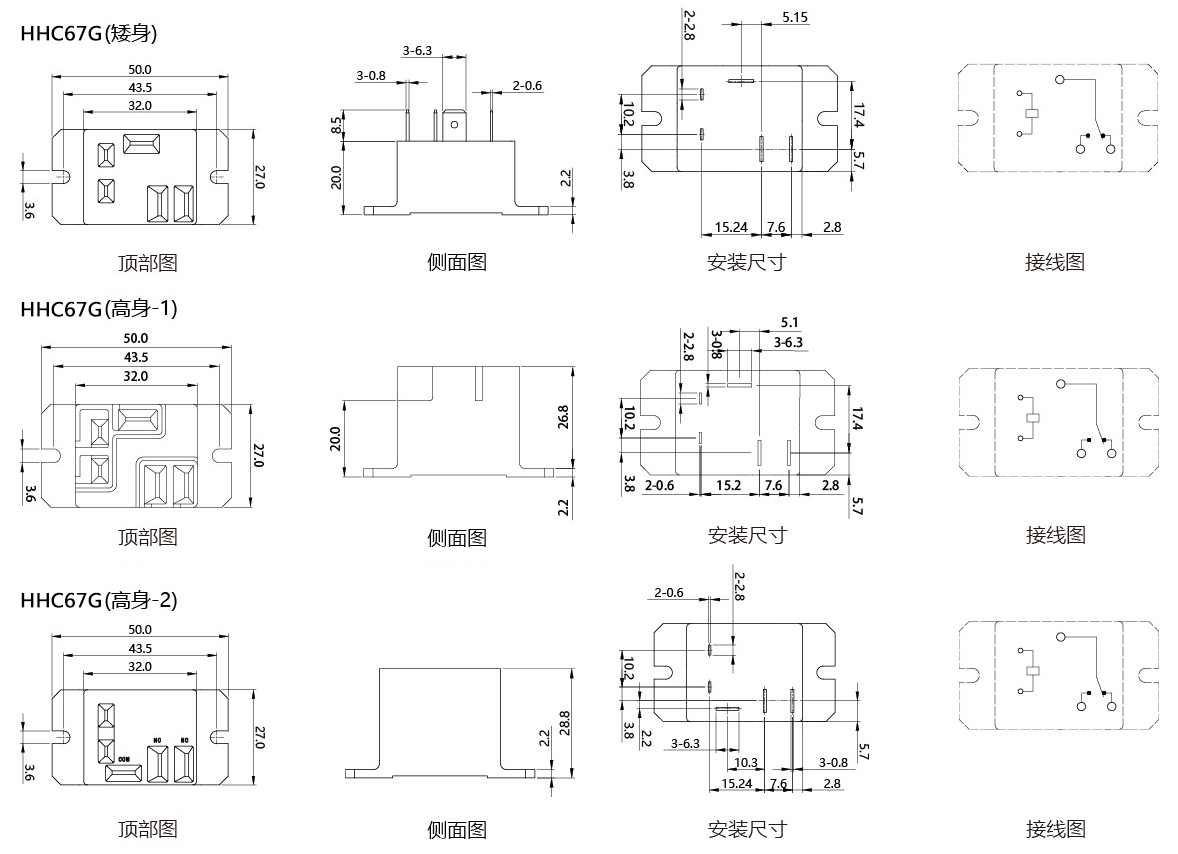

外形尺寸		32.4×27.4×28.6mm
通用型号		T92、G8P-T-F、HF105F-4
