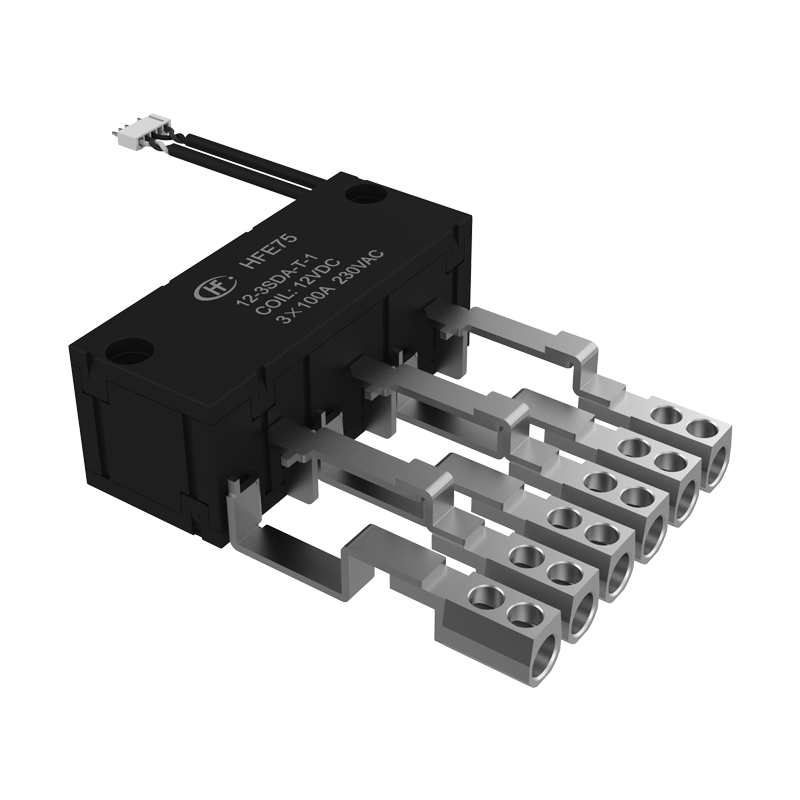

宏发继电器HFE75系列
特性		120A磁保持继电器，电寿命10000次，符合IEC62052-31的UC2、UC3条款，接触电阻≤0.35mΩ
触点参数
触点形式			3SH,3SD
接触电阻			典型值:≤0.35mΩ(100A)
触点材料			AgSnO₂
触点负载			详见“电耐久性”
最大切换电压			276VAC
最大切换电流			120A
最大切换功率			33120VA
机械耐久性			1x10⁵次
性能参数
绝缘电阻			1000MΩ(500VDC)
介质耐压		线圈与触点间	4000VAC 1min
		断开触点间	2000VAC 1min
爬电距离			8mm
动作时间			≤30ms
复归时间			≤30ms
冲击		稳定性	98m/s²
		强度	980m/s²
振动			10Hz~55Hz 1.5mm 双振幅
湿度			5%-85% RH
使用温度			-40℃~85℃
引出端形式		线圈引出端	印制电路板式、快速连接
		负载引出端	快速连接
重量			约310g
封装形式			防尘罩型
线圈参数
额定线圈功率			单线圈:约3W;双线圈:约6W
单线圈（在23℃）
额定电压 VDC	动作、复归电压VDC	脉冲宽度 (建议值)ms		线圈电阻 x(1±10%)Ω
6	≤4.8	100-200		12
9	≤7.2	100~200		27
12	≤9.6	100-200		48
24	≤19.2	100-200		192
48	≤38.4	100~200		768
双线圈（在23℃）
额定电压 VDC	动作、复归电压VDC	脉冲宽度 (建议值)ms		线圈电阻 x(1±10%)Ω
6	≤4.8	100-200		6+6
9	≤7.2	100~200		13.5+13.5
12	≤9.6	100-200		24+24
24	≤19.2	100~200		96+96
48	≤38.4	100~200		384+384
电耐久性
UC 等级	电压 (Uc)	电流 (lc)	功率因数	接通/断开时间(s)	电耐久性
UC2	230VAC	80A	COSØ=1	10:20	5000次	共10000次
			COSØ=0.5		5000次
UC3	230VAC	100A	COSØ=1	10:20	5000次	共10000次
			COSØ=0.5		5000次
