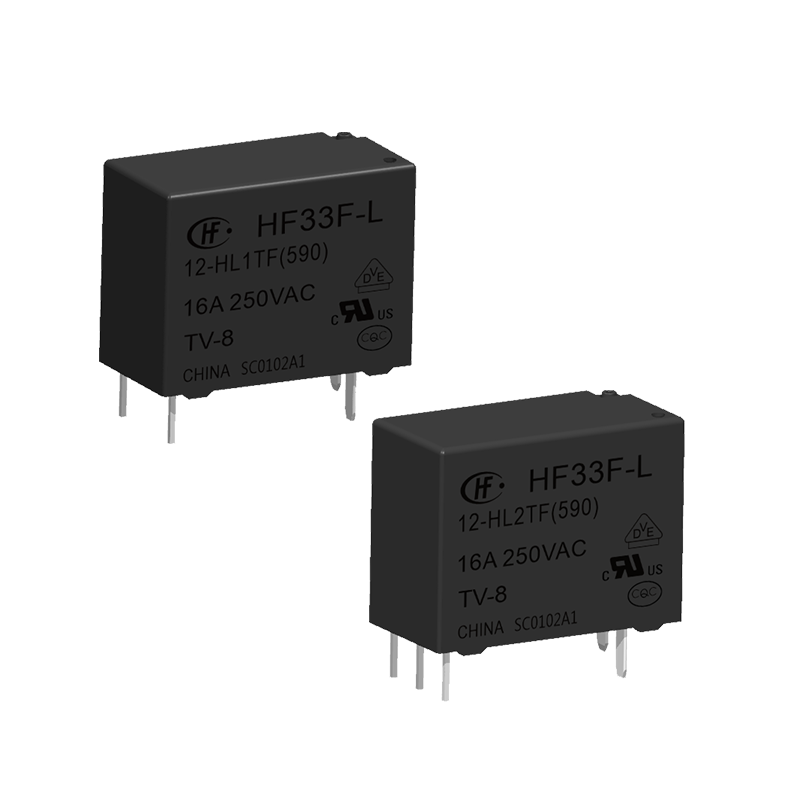

宏发继电器HF33F-L系列产品技术参数
特点		磁保持继电器、低线圈功耗、单线圈磁保持:约0.2W双线圈磁保持:约0.4W高触点切换能力16A 250VAC具有一组常开型触点形式
触点参数
触点形式			1H
接触电阻(1)			≤100mQ(1A6VDC)
触点材料			AgSnO₂
额定负载(阻性)			10A250VAC,16A250VAC
最大切换电压			277VAC
最大切换电流			16A
最大切换功率			4000VA
机械耐久性			1×105次
电附久性(2)			3×104次(16A250VAC,通用负载，85℃,1s通9s断)
性能参数
绝缘电阻			1000MQ(500VDC)
介质耐压	断开触点间		2500VAC 1min
	线圈与触点间		1000VAC 1min
动作时间(额定电压下)			≤10ms
释放时间(额定电压下)			≤10ms
冲击	稳定性		98m/s²
	强度		980m/s²
振动			10Hz～55Hz 1.5mm双振幅
湿度			5%～85%RH
温度范围			-40℃~85℃
引出端形式			印制板式
重量			约7g
封装方式			塑封型、防焊剂型
线圈参数
额定线圈功率		单线圈磁保持		约200mW
		双线陶磁保持		约400mW
线圈规格表					23℃
单线圈磁保持(200mW)
额定电压 VDC	动作电压(1) VDC	复归电压 VDC		脉冲宽度 ms	线圈电阻 Ω
3	≤2.25	≤2.25		≥100	45 x(1±10%)
5	≤3.75	≤3.75		≥100	125x(1±10%)
6	≤4.5	≤4.5		≥100	180 x(1±10%)
9	≤6.75	≤6.75		≥100	405 x(1±10%)
12	≤9.00	≤9.00		≥100	720 x(1±10%)
18	≤13.5	≤13.5		≥100	1620 x(1±10%)
24	≤18.0	≤18.0		≥100	2880 x(1±10%
48	≤36.0	≤36.0		≥100	11520 x(1±10%)
双线圈磁保持(400mW)
额定电压 VDC	动作电压(1 VDC	复归电压 VDC		脉冲宽度 ms	线圈电阻 Ω
3	≤2.25	≤2.25		≥100	22.5x(1±10%)
5	≤3.75	≤3.75		≥100	62.5x(1±10%)
6	≤4.5	≤4.5		≥100	90 x(1±10%)
9	≤6.75	≤6.75		≥100	202.5x(1±10%)
12	≤9.00	≤9.00		≥100	360 x(1±10%)
18	≤13.5	≤13.5		≥100	810 x(1±10%)
24	≤18.0	≤18.0		≥100	1440 x(1±10%)
48	≤36.0	≤36.0		≥100	5760 x(1±10%)
UL/CUL		10A50VAC性&通用负载85℃ 16A250VAC阻性&通用负载85℃ TV-8 125VAC 40℃ 1/2HP 250 Vac 85C 1/3HP 120 Vac 85C 3A277 Vac,电子镇流器85'℃ 5A120 Vac,电子镇流器85℃ 8A20VAC丝灯 40℃
CQC		16A50VAC性&通用负载85℃
VDE		16A250VAC用负载85℃
