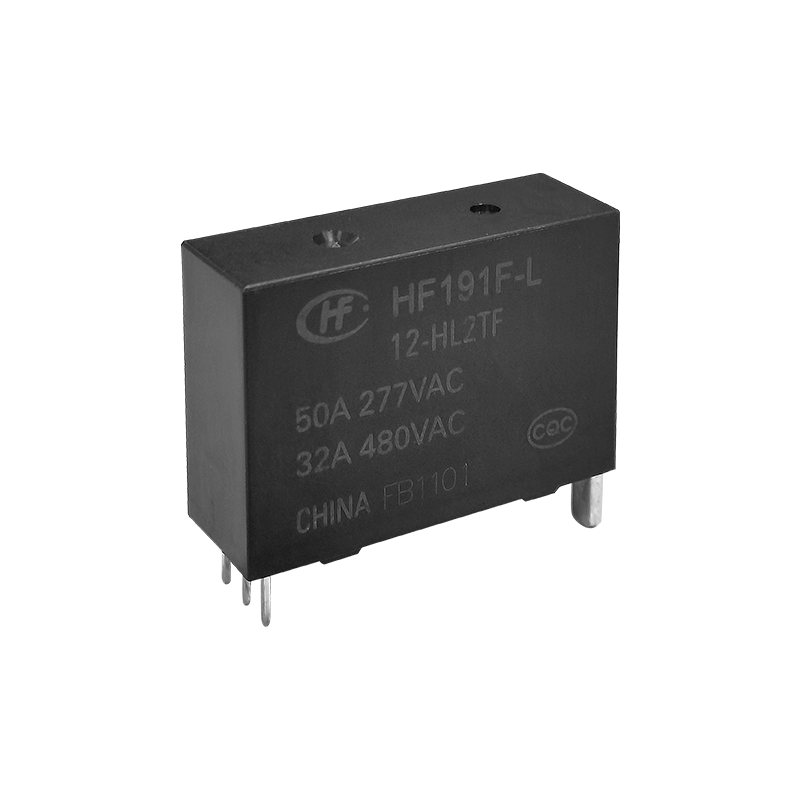

宏发继电器HF191F-L/18-HSLITF-明你【淘继电器网】

厦门宏发开关设备有限公司（原厦门宏美电子有限公司）创建于1994年，是重点高新技术企业。是智能化断路器、接触器、继电器、...

产品分类

产品信息
文档下载

宏发HF191F-L继电器产品技术参数
特点		磁保持继电器，待机等功耗高负载能力: 50A277VAC高抗浪涌电流能力:480A具备TV-20 240VAC负载能力线圆触点间介质耐压:多5000VAC外形尺寸:(35x12x24)mm
触点参数
触点形式		1H
接触电阻(1)		≤100m2（1A 6VDC)
触点材料		AgSnOz
额定负载(阻性)		50A 277VAC
最大切换电压		480VAC
最大切换电流		50A
最大切换功率		15360VA
机械耐久性		1×106次
电耐久性		6000次（50A 277VAC,阻性负载，85℃,1s通9s断）
备注：（1）上述值均为初始值：（2)塑封型规格在电耐久性试验时需打开外壳透气孔。
性能参数
绝缘电阻				1000MQ（500VDC)
介质耐压	断开触点间			1500VAC 1min
	线圈与触点间			5000VAC 1min
浪涌电压(线圈与触点间）				10kV(1.2/50μs)
动作时间(额定电压下)				≤15ms
复归时间(额定电压下)				≤15ms
冲击	稳定性			98m/s
	强度			980m/sz
振动				10Hz~55Hz 2.0mm 双振幅
湿度				5% ~ 85 % RH
温度范围				-40℃~85℃
引出端方式				印制板式
重量				约22g
封装方式				防焊剂型、塑封型
备注：上述值均为初始值。
线圈参数
线圈规格表 23℃
单线圈磁保持
额定电压 VDC	动作电压 VDC(1)	复归电压 VDC(1)	最大电压 VDC(2)	激励脉宽ms		线圈电阻 Q
				典型值	最小值
3	<2.4	<2.4	6	≥50	30	7.5×（1±10%)
5	≤4.0	≤4.0	10	≥50	30	20.8×（1±10%）
6	≤4.8	≤4.8	12	≥50	30	30×（1±10%）
9	≤7.2	<7.2	18	≥50	30	67.5×（1±10%）
12	≤9.6	≤9.6	24	≥50	30	120×（1±10%)
15	≤12	≤12	30	≥50	30	187.5×（1±10%）
18	≤14.4	≤14.4	36	≥50	30	270×（1±10%)
24	≤19.2	≤19.2	48	≥50	30	480×（1±10%）
48	≤38.4	≤38.4	96	≥50	30	1920×（1±10%)
双线圈磁保持
额定电压 VDC	动作电压 VDC(1)	复归电压 VDC(1)	最大电压 VDC(2)	激励脉宽ms		线圈电阻Q
				典型值	最小值
3	≤2.4	≤2.4	6	≥50	30	4.5×（1±10%)
5	≤4.0	≤4.0	10	≥50	30	12.5×（1±10%）
6	≤4.8	≤4.8	12	≥50	30	18×（1±10%）
9	≤7.2	≤7.2	18	≥50	30	40.5×（1±10%）
12	≤9.6	<9.6	24	≥50	30	72×（1±10%）
15	≤12	≤12	30	≥50	30	112.5×（1±10%）
18	≤14.4	≤14.4	36	≥50	30	162×（1±10%)
24	≤19.2	≤19.2	48	≥50	30	288×（1±10%）
48	≤38.4	≤38.4	96	≥50	30	1152×（1±10%）
安全认证
UL(申请中)	50A 277/250/125/120VAC阻性负载85℃ 32A 480/380/277/250/125/120VAC 阻性负载40℃ 5500W 220VAC 钨丝灯85℃ TV-20 240VAC/120VAC 40℃ 16A 277VAC/120VAC 电子镇流器85℃
TUV（申请中）	50A 277/250/125/120VAC阻性负载85℃ 32A 480/380/277/250/125/120VAC阻性负载40℃
CQC	50A 277/250/125/120VAC阻性负载40℃ 32A 480/380/277/250/125/120VAC 阻性负载40℃
