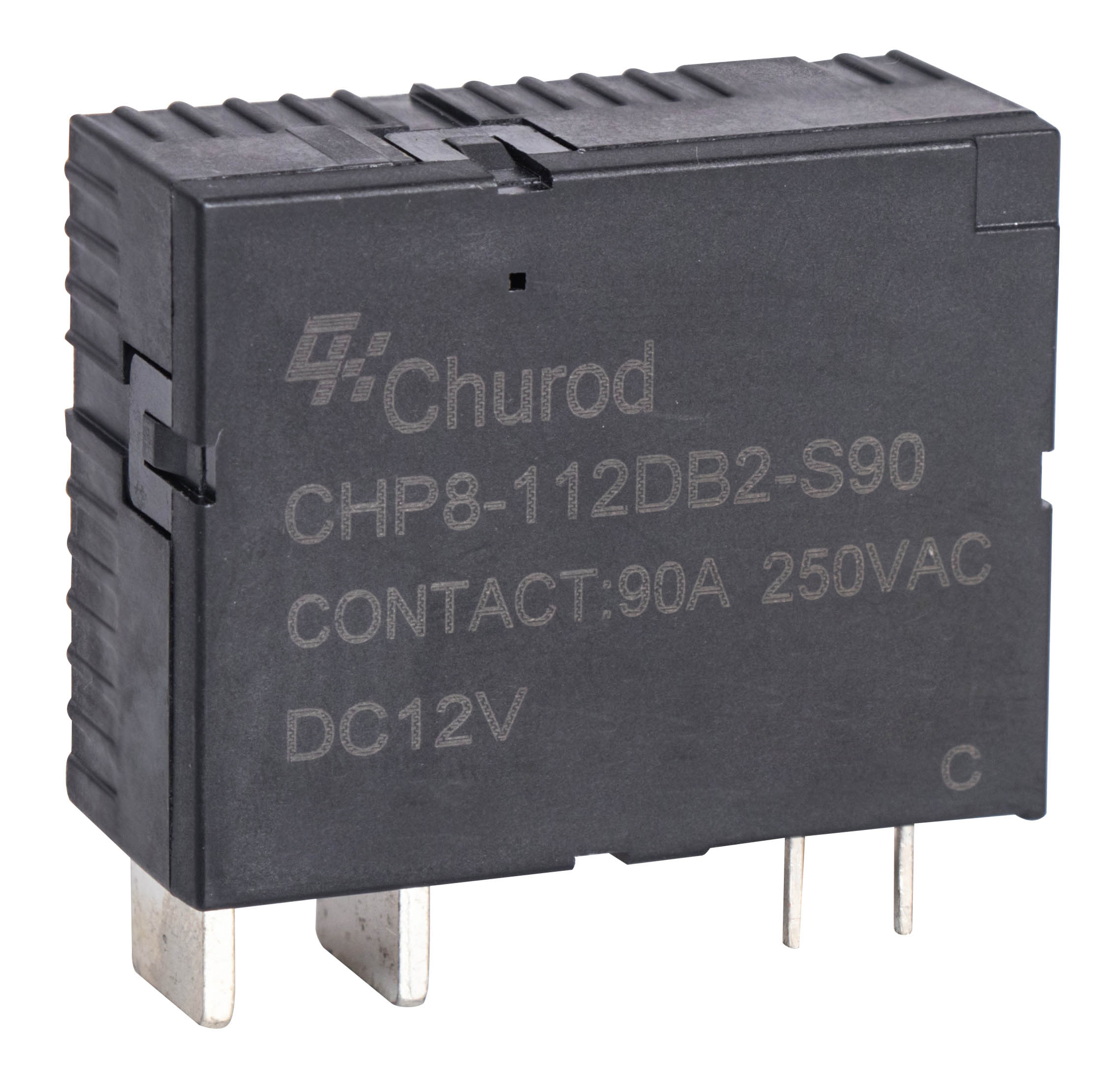

中汇瑞德继电器CHP8-112DB2-S90-明你【淘继电器网】

本公司是全球核心家用电器、光伏逆变器、新能源汽车、工业控制、通讯电子的战略合作伙伴，其发展速度及配套能力速度居国内同行业...

产品分类

产品信息
文档下载

中汇瑞德继电器CHP8系列产品技术参数
应用领域	电表

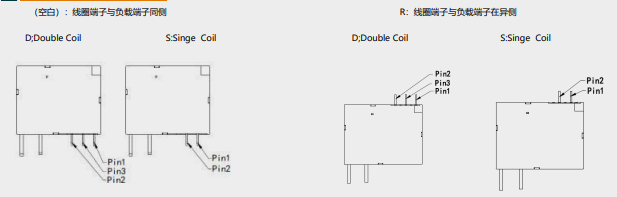

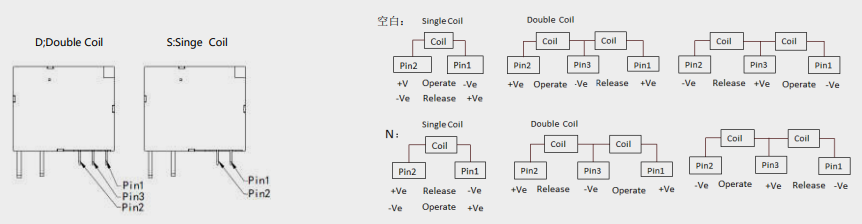

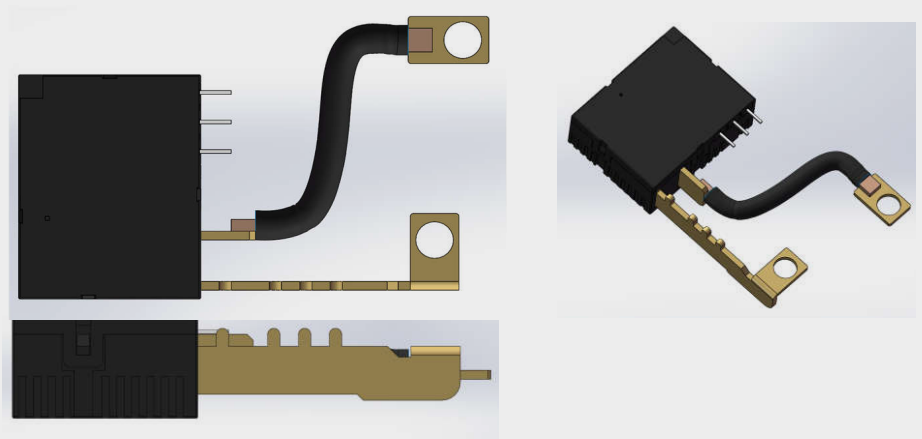

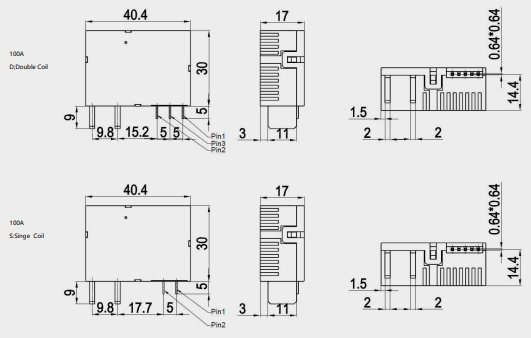

特点	最大外形尺寸40.43017mm负载能力，可切换100A/250VAC可单线圈双线圈选择4,000VAC线圈和接点间耐压强度符合RoHS符合REACH SvHC符合IEC 62055-31的UC2(80A/90A)/UC3(100A)线圈绝缘等级为Class F 可根据客户要求焊接锰铜分流器器和接线端了
线圈功率
线圈电压	9-48VDC
线圈功率	单线圈		2W
	双线圈		4W＋4W
D-Type
线圈电压	9-48VDC
线圈功率	单线圈		1.5W
	双线圈		3W+3W
L-Type
线圈电压	9-48VDC
线圈功率	单线圈		1W
	双线圈		2W+2W
线圈参数@23℃
H-Type
单线圈（2W）
线圈额定电压 (VDC)	线圈额定电流 (mA)	线圈电阻 (Ω)±10%		动作电压 (VDC)	断开电压 (VDC)
9	225	40		6.8	6.8
12	167	72		9	9
24	83	288		18	18
48	42	1152		36	36
H-Type
双线圈(4W+4W）
线圈额定电压 (VDC)	线圈额定电流 (mA)	线圈电阻 (Ω)±10%		动作电压 (VDC)	断开电压 (VDC)
9	450	20+20		6.8	6.8
12	333	36+36		9	9
24	167	144+144		18	18
48	83	576+576		36	36
D-Type
单线圈（1.5W)
线圈额定电压 (VDC)	线圈额定电流 (mA)	线圈电阻 (Ω)±10%		动作电压 (VDC)	断开电压 (VDC)
9	167	54		6.8	6.8
12	125	96		9	9
24	63	384		18	18
48	31	1536		36	36
D-Type
双线圈（3W+3W)
线圈额定电压 (VDC)	线圈额定电流 (mA)	线圈电阻 (2)±10%		动作电压 (VDC)	断开电压 (VDC)
9	334	27+27		6.8	6.8
12	250	48+48		9	9
24	125	192+192		18	18
48	63	768+768		36	36
L-Type
单线圈（1W)
线圈额定电压 (VDC)	线圈额定电流 (mA)	线圈电阻 (Q)±10%		动作电压 (VDC)	断开电压 (VDC)
9	111	81		6.8	6.8
12	83	144		9	9
24	42	576		18	18
48	21	2304		36	36
L-Type
双线圈（2W+2W)
线圈额定电压 (VDC)	线圈额定电流 (mA)	线圈电阻 (2)±10%		动作电压 (VDC)	断开电压 (VDC)
9	222	40.5+40.5		6.8	6.8
12	167	72+72		9	9
24	84	288+288		18	18
4B	42	1152+1153		36	36

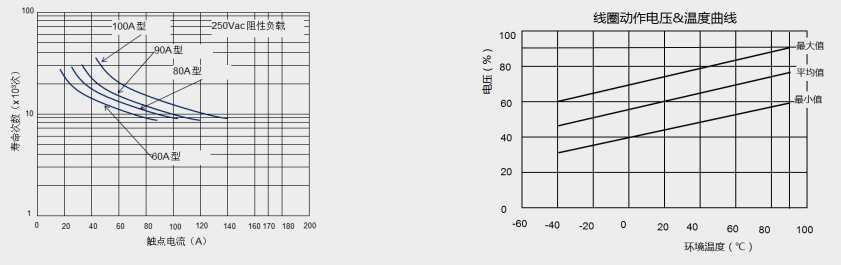

触点参数
触点组数		18/1A
触点材料		AgSnO2
接点电阻		2mQ max.@6VDC,1A
最大切挣电压		250VAC
最大切换电流		100A
最大切换功率		25,000VA
触点负载（阻性）		60A@250VAC阻性负载
		80A@250VAC 阻性负载
		90A@250VAC 阻性负载
		100A@ 250VAC 阻性负载
机械寿命		500,000 ops Min.(无负载)
电气寿命		10,000 ops Min(额定负载)
最小负载(参考值)		1A @5VDC
备注：接处点电阻的测试点位置为离外壳5mm以内
其他参数
吸合电压		额定电压的75%球以下
释放电压		额定电压的75%球以下
吸合时间(频定电压下)		20ms max.
释放时间(频定电压下)		20ms max.
初始绝缘电阻		1,000 MO min. (at 500 VDC
耐压强度	线两-接点问	4000VAC.50/60Hz(1分钟)
	接点-接点问	2,000 VAC,50/60Hz(1分钟)
振动	耐久	10Hz-55Hz.，1.5mm 双振幅
	课动作	10Hz~55Hz..1.5mm 双振幅
冲击	耐久	1.000m/S3(的为100G)
	误动作	1,00m/s2(约为10G)
使用环境温度		-40~+85℃或105℃ (无凝露，结冰）
使用环境湿度		20%~85% RH
脉冲宽度		8Dms Min
重量		约50克
